Beim Erstellen der Ansichten für die einzelnen Bauteile berechnet das Tool „AssemblyBoard“ den möglichen Maßstab, damit die Ansicht in die auf den Seiten definierten Felder passt. Anschließend wählt das Tool den kleinsten Maßstab aus, der in der Maßstabsdatei angegeben ist und in die Ansicht passt. Diese Datei lässt sich entsprechend den für diese Arbeit am häufigsten verwendeten Maßstäben anpassen. Es handelt sich dabei nicht um die in den SOLIDWORKS-Zeichnungsansichten vorgeschlagenen Maßstäbe.

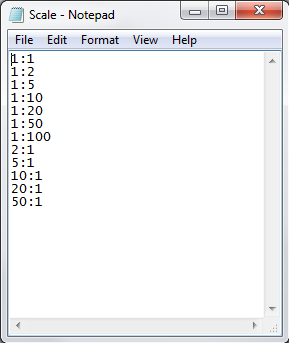

Beispiel für eine Datei mit benutzerdefinierten Maßstäben:





Durch Klicken auf das Symbol Wenn Sie eine Datei mit benutzerdefinierten Skalen verwenden möchten, können Sie dies tun. Dieser Pfad kann auf ein Netzlaufwerk zeigen und wird gespeichert, wenn man erneut auf dieses Suchsymbol klickt.

In manchen Fällen ist die von SOLIDWORKS berechnete „Bounding Box“ um die Ansicht herum etwas zu groß, was dazu führt, dass AssemblyBoard einen kleineren Maßstab wählt. In diesem Fall kann ein „Zulässiger Vergrößerungsfaktor für den Ansichtsmaßstab“ angegeben werden, um einen passenderen Maßstab zu erhalten. So ist es beispielsweise möglich, statt des ursprünglich verwendeten Maßstabs 4:1 auf einen Maßstab von 5:1 umzustellen. Es liegt auf der Hand, dass die Auswahl recht begrenzt ist, wenn ich in der Maßstabsdatei nur einen Bereich von 1:1 bis 5:1 definiert habe!

Die Skalen werden nicht zufällig ausgewählt, daher ist es wichtig, die Skalen-Datei genau zu definieren.

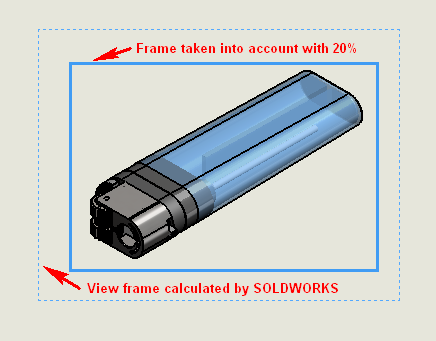

Beispiel bei einer Einstellung von 20 %.
