Diese Funktion wird durch das Tool „SmartBom“ in Kombination mit dem Tool „BatchConverter“ ermöglicht.
Es ist nicht möglich, die zu produzierende Menge einfach in die Zeichnungen der Teile einzutragen, insbesondere wenn diese in mehreren verschiedenen Projekten verwendet werden.
Mit SmartBom können Sie aus der Stückliste PDF-Dateien der Zeichnungen eines Projekts erstellen und dabei eine Anmerkung aus der Stückliste an einer beliebigen Stelle einfügen.
Schritt 1:

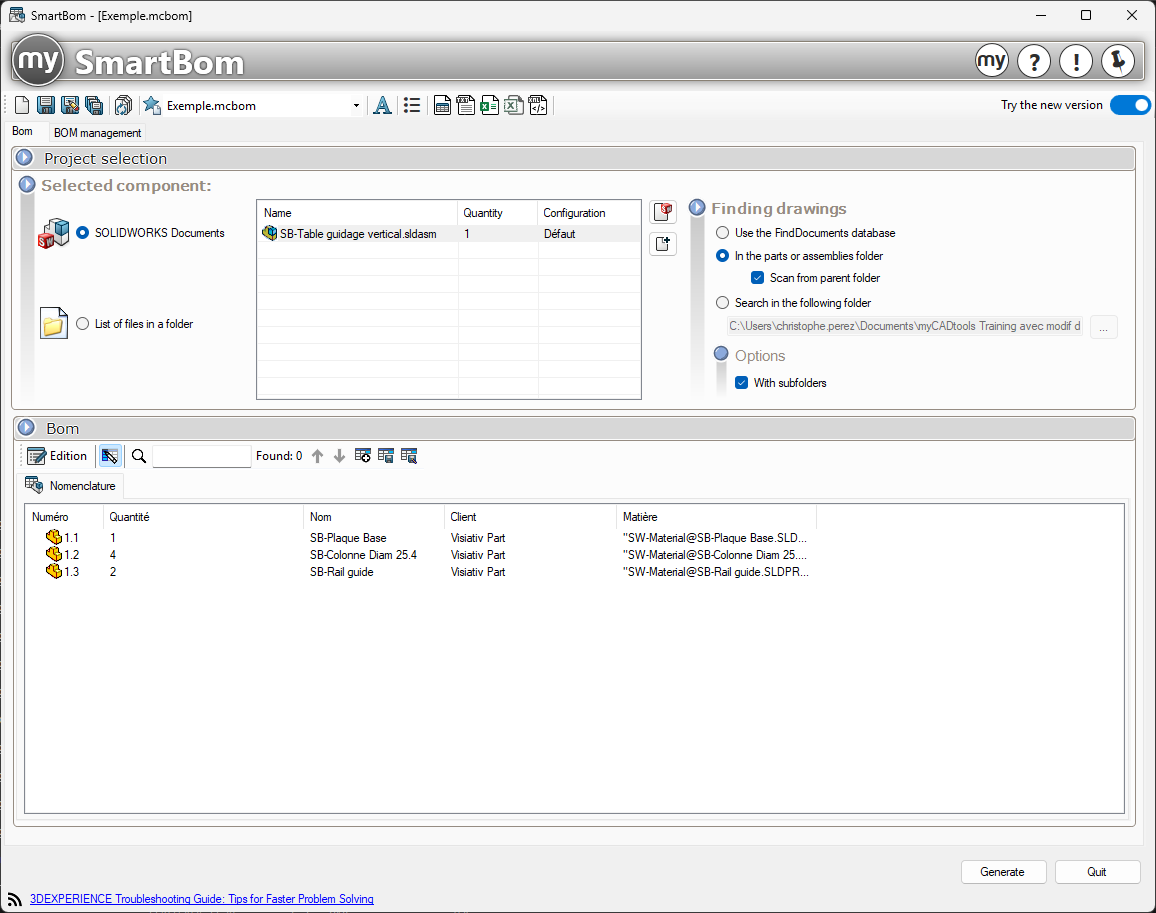

Das Tool „SmartBom“ starten.
Wählen Sie die zu analysierende Baugruppe aus.
Legen Sie anschließend die Suchoptionen für die Pläne fest (siehe „Ausgewählte Komponente“).
Schritt 2:

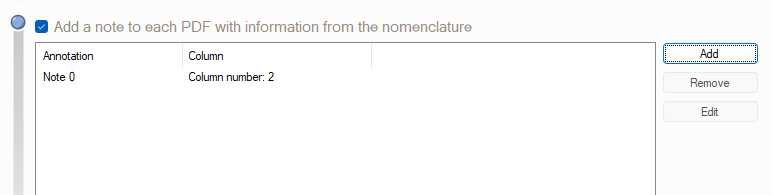

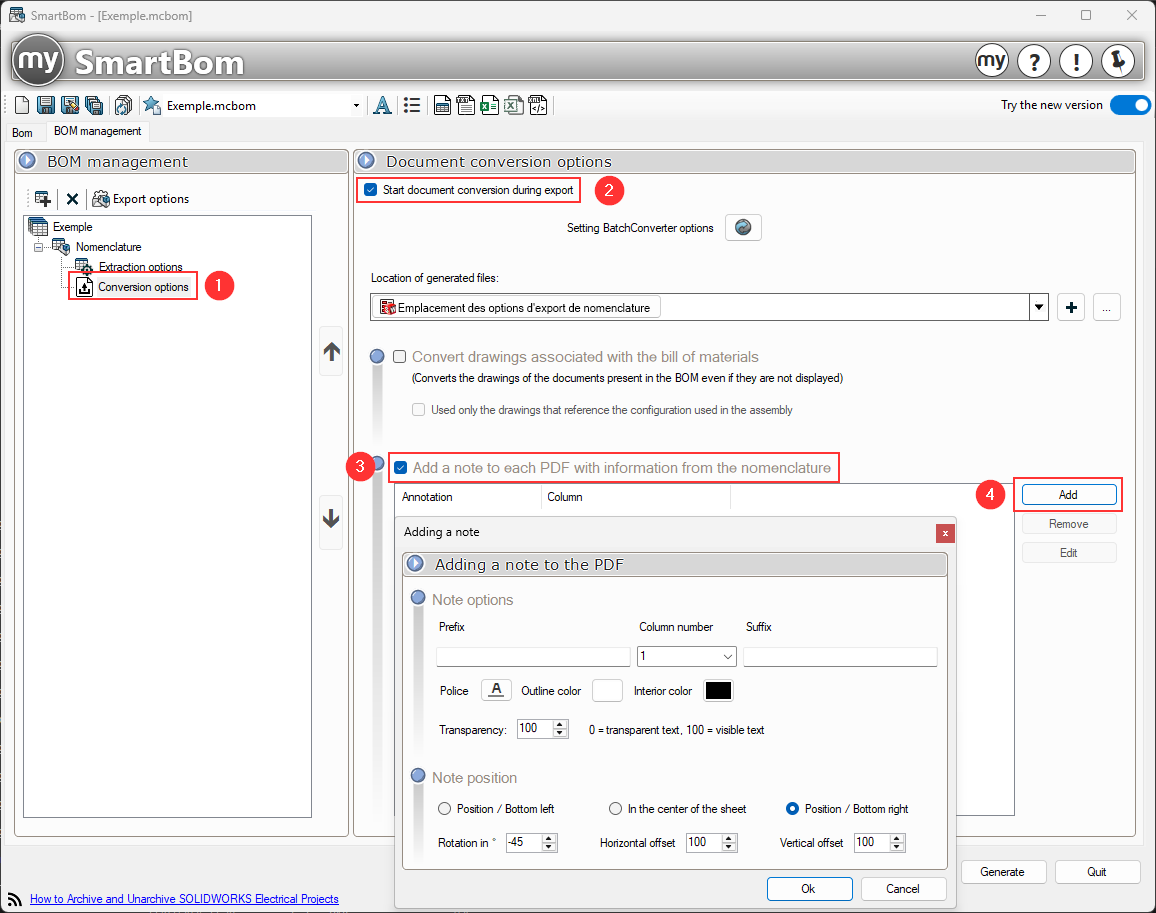

Legen Sie in den Exportoptionen fest, welche Anmerkung aus einer Spalte der Stückliste übernommen werden soll. Außerdem können Sie die Schriftart, die Farbe und die Position dieser Anmerkung auf der Zeichnung festlegen.
Sie können mehrere Anmerkungen hinzufügen und für jede einzelne die Schriftart, die Farbe und die Position auf der Zeichnung festlegen.
Diese Anmerkung hat keine Auswirkungen auf die Zeichnung, sie wird lediglich auf die PDF-Datei angewendet.
Schritt 3:
Klicken Sie anschließend auf das Symbol zum Exportieren als PDF und wählen Sie einen Exportordner aus (siehe „PDF-Export“).
Zu diesem Zeitpunkt wird das Tool „BatchConverter“ gestartet, und jede Zeichnung der in der von SmartBom generierten Stückliste enthaltenen Komponenten wird konvertiert.
Schritt 4:
Hier ist das Ergebnis für die Komponente „230-Befestigungshalterung“.
Diese Aktion kann auch über den Aufgabenplaner „TaskPlanner“ geplant werden.
