Teil und/oder Baugruppe wählen wird eine Zeichnungsdatei pro ausgewähltem Teil und Baugruppe in das Dateiauswahlwerkzeug.

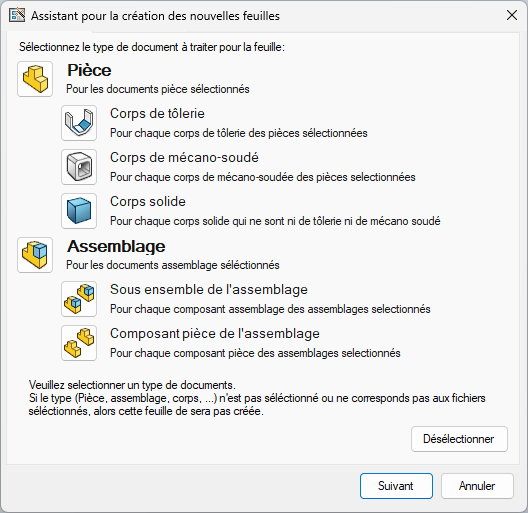

Die Auswahl eines Teilkörpers (Blech, Schweißkonstruktion, Vollmaterial) und/oder einer Baugruppenkomponente (Teilkomponente, Unterbaugruppe) erzeugt ein Blatt für jeden Teilkörper bzw. jede Komponente oder Unterbaugruppe.


Beispiel 1:


       Ein Teil besteht aus drei Blechkörpern und mehreren maschinengeschweißten Körpern.


       Ich wähle einfach "Teil" als Dokumenttyp, der für das Blatt verwaltet werden soll, und setze eine einfache Ansicht mit der Einstellung "Isometrische Ansicht".



       Ich wähle meine Teildatei in das Dateiauswahlwerkzeug.

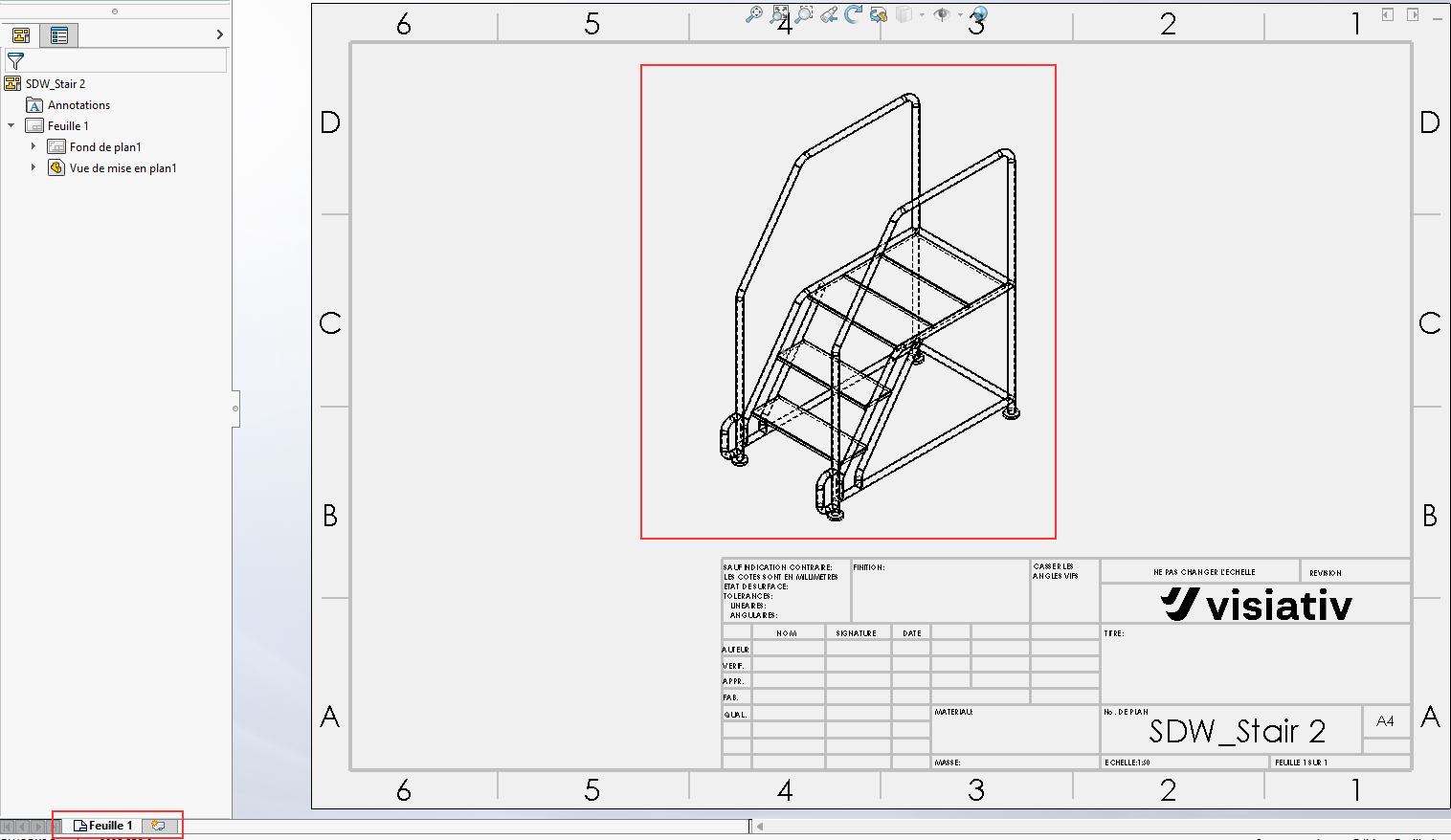

       SmartDrawings wird ein einzelnes Blatt mit der isometrischen Ansicht meines Teils erzeugen.






Beispiel 2:


       Ein Teil besteht aus drei Blechkörpern und mehreren maschinengeschweißten Körpern.

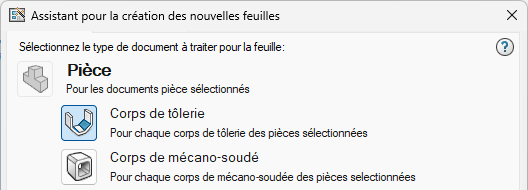

       Ich wähle einfach "Blechkörper" als Dokumenttyp, der für das Blatt verwaltet werden soll, und setze eine einfache Ansicht mit der Einstellung "Isometrische Ansicht".



       Ich wähle meine Teildatei in das Dateiauswahlwerkzeug.

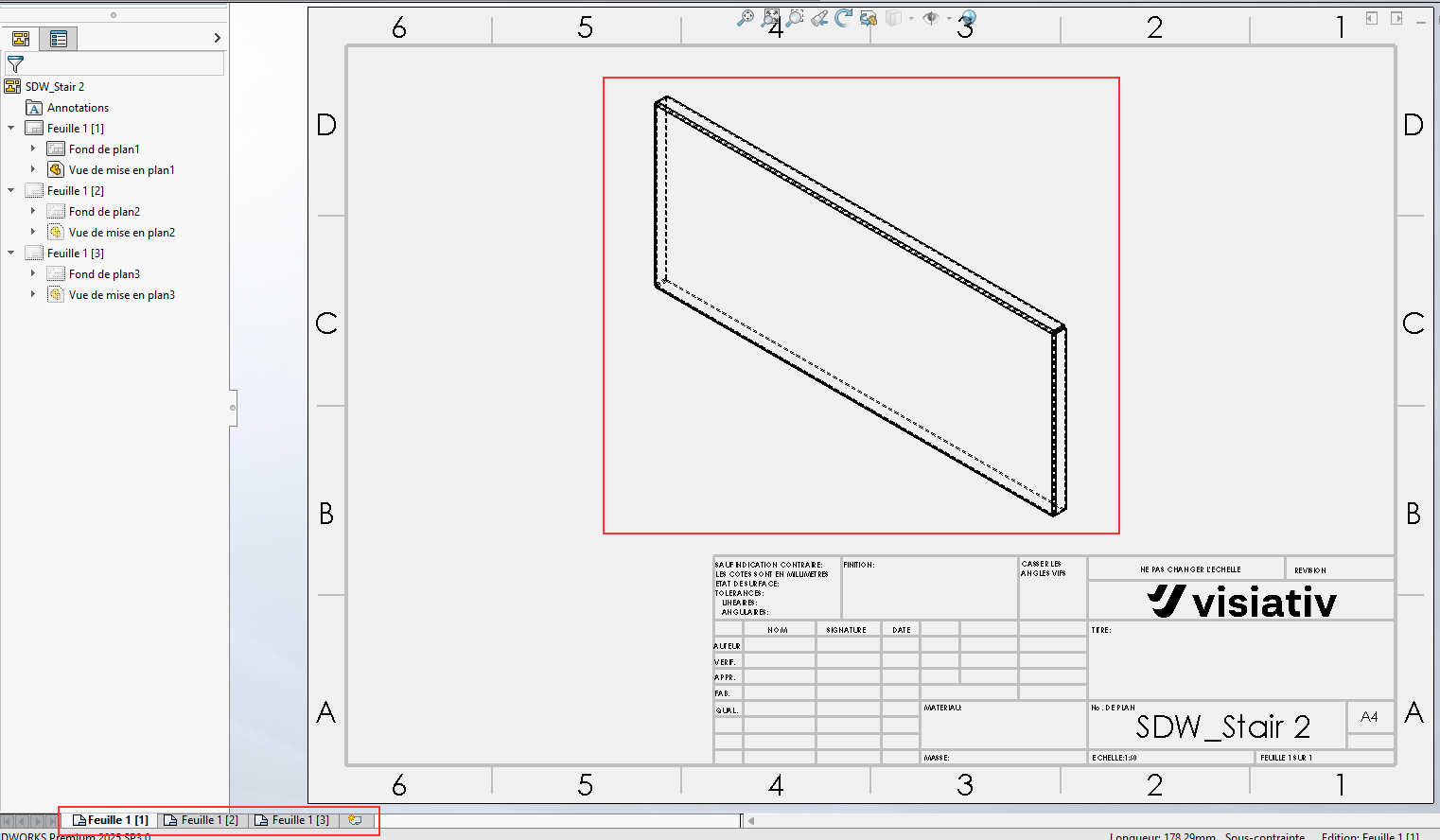

       SmartDrawings generiert für jeden Blechkörper drei Blätter mit einer isometrischen Ansicht des Körpers.
