Beim Export von PDM-Informationen in das ERP sind die erzeugten Elemente:

  • Im Fall von Dokumente PIECE oder ohne Referenzlink à 1 einzige Art von Informationen:
    • Die Attribute des/der PIECES
    • Möglichkeit, die Zeichnung im PDF-Format und die dazugehörigen Informationen zu exportieren
  • Im Fall von ASSEMBLAGE-Dokumente oder Datei mit untergeordneten Verweislinks à 2 Arten von Informationen:
    • Die Stücklistenverknüpfungen des/der ASSEMBLAGE(s)
    • Die Attribute aller Elemente, die von der/den NOMENCLATURE(n) betroffen sind

Die Stückliste wird als "Letzte Version" oder "Wie gebaut, je nach Optionen" exportiert.





Je nachdem, welche Elemente betroffen sind und welche Optionen in den Produkteinstellungen gesetzt wurden, können verschiedene Fälle auftreten, in denen die Dateien, die bei einem PDM-Export erzeugt werden, auftreten.

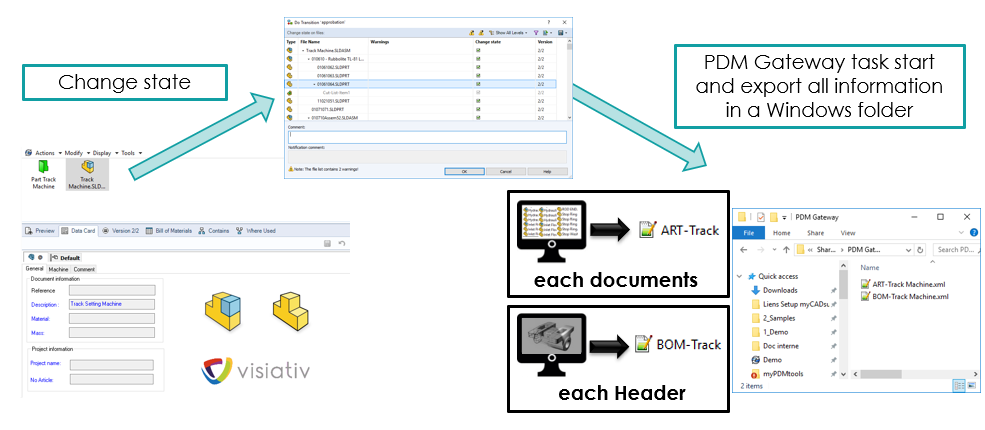

Zur Klärung des Verhaltens von PDM-GatewayIm Folgenden werden die verschiedenen Fälle erläutert, die auftreten können:


Exportierte Elemente

Option
"Mehrere Dateien" = NEIN

Option
"Mehrere Dateien" = JA

1 einzelnes Dokument PIECE

1 ARTIKEL-Datei (aus 1 Stück)

1 ARTIKEL-Datei (aus 1 Stück)

4 Dokumente PIECE

1 ARTICLE-Datei (aus 4 Teilen)

4 ARTIKEL-Dateien (aus 1 Stück)

1 Dokument ZUSAMMENBAU (mit 8 Komponenten)

1 BOM-Datei (von 1 Baugruppe)

1 ARTICLE-Datei (von 9 Teilen)

1 BOM-Datei (von 1 Baugruppe)

9 ARTIKEL-Dateien (aus 1 Stück)

1 Dokument ZUSAMMENBAU (mit 8 Komponenten)

Und 1 Dokument ASSEMBLAGE (mit 4 Komponenten)

1 BOM-Datei (von 2 Baugruppen)

1 ARTICLE-Datei (von 14 Teilen)

2 BOM-Dateien (von 1 Baugruppe)

14 ARTIKEL-Dateien (von 1 Stück)


Bemerkung:

      • Datei ARTICLE: Liste der Attribute
      • BOM-Datei: Nomenklatur-Links


Für den reibungslosen Betrieb von PDM-Gatewayist zu beachten, dass die Definition von Dateinamen (in den Einstellungen von PDM-Gateway) muss so durchgeführt werden, dass jede Datei einen eindeutigen Namen hat.

Dies muss Teil der Methodik zur Umsetzung von PDM-Gateway. Zum Beispiel: Integrieren Sie in den erzeugten Dateinamen: Name des Raumes und seiner Konfiguration ...
