In diesem Kapitel wird das Dateiformat definiert, das PDM Gateway bei der Erstellung von SOLIDWORKS Dokumenten erwartet.


Zu bearbeitende Informationen:

Im Folgenden nehmen wir das folgende Beispiel:

  • Ein zu aktualisierendes Dokument mit der Kennung: ".A_001.sldasm »

Die zu aktualisierenden Attribute sind:

    • Attribut: "Bezeichnung " / Neuer Wert: "Proto-Maschine »
    • Attribut: "Anbieter " / Neuer Wert: "VISIATIV »
  • Ein zu aktualisierendes Dokument mit der Kennung: ".P_120.sldprt»

Das zu aktualisierende Attribut ist:

    • Attribut: "Anbieter " / Neuer Wert: "VISIATIV »


In diesem Fall, wenn der Artikel nicht existiert, werden wir ihn erstellen.

Wenn die Artikel-ID durch den Dateinamen mit Erweiterung definiert wird, ist es nicht notwendig, den Tag hinzuzufügen, der den Dateityp definiert, da die Erweiterung den Typ definiert.

Andernfalls muss man den TagTYP mit der Erweiterung sldprt oder sldasm.


XML-Datei, die von der Schnittstelle verarbeitet werden soll:

Beispiel für eine vom ERP empfangene Datei - XML-Format:


<?xml version="1.0" encoding="utf-8"?>.

< PDM_GATEWAY>

                                               < PDM_GATEWAY_ACTION name="Typ" value="Import_Attribute" />

                                                 <PRODUKTE>

                                                       <PRODUCT>

                                                               <FIND name="Name" value="A_001" />

                                                               <FIND name="CONFIG" value="Fehler" />

<FIND name="TYP" value="sldasm" />

                                                               <FIELD name="Bezeichnung" value="Proto-Maschine" />

                                                               <FIELD name="Anbieter" value="VISIATIV" />

                                                       </PRODUCT>

                                                       <PRODUCT>

                                                               <FIND name="Name" value="P_120" />

<FIND name="TYP" value="sldprt" />

                                                                <FIELD name="Anbieter" value="VISIATIV" />

                                                       </PRODUCT>

                                               </PRODUKTE>

</ PDM_GATEWAY>


Hinweis: Diese Datei kann die Aktualisierung mehrerer Attribute für ein bestimmtes Dokument und/oder mehrere zu bearbeitende Dokumente enthalten...

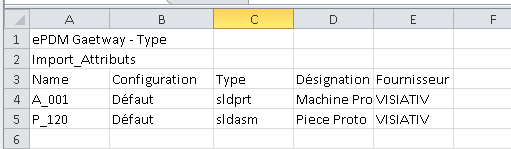

Beispiel für eine vom ERP empfangene Datei - CSV-Format:





Die Attribute "Bezeichnung" und "Lieferant" sind die ERP-Felder und die Übereinstimmung muss in der Einstellungsschnittstelle definiert werden.
