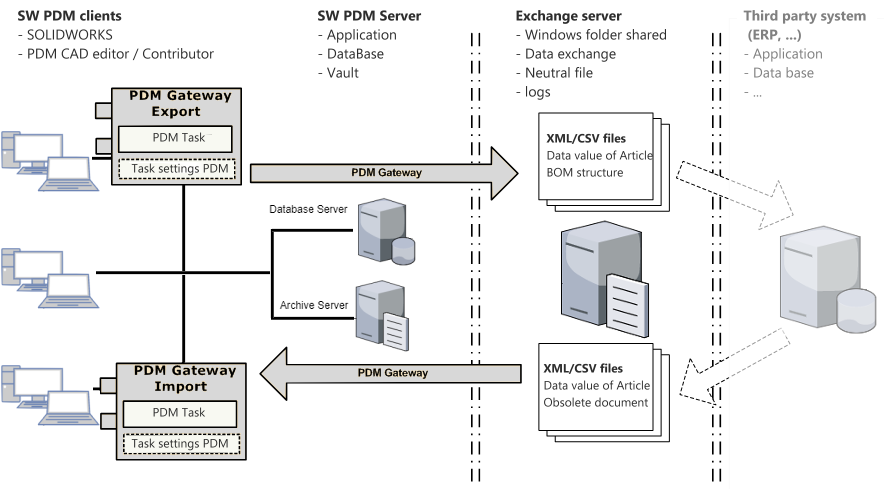

Die allgemeine technische Organisation von PDM-Gateway kann wie folgt dargestellt werden:




Die Hauptteile sind folgende:

  • SW PDM-Arbeitsplätze:
    • Auf diesen Arbeitsplätzen ist der PDM-Client (PDM CAD Editor oder PDM Contributor) installiert.
    • Die Behandlung PDM Gateway für die Übertragung von PDM an ERP, kann an jedem Arbeitsplatz mit PDM-Client (PDM CAD Editor oder PDM Contributor) durchgeführt werden
    • Optional generiert die Client-Station SOLIDWORKS-Zeichnungen im PDF-Format und exportiert sie auf die Austauschplattform.


  • Der PDM-Server:
    • Dies ist der Standard Enterprise PDM Server, wie er von SOLIDWORKS definiert wird.
    • Es besteht aus der PDM-Serveranwendung, der PDM-Datenbank und den Tresoren.
    • Bemerkung:
      • Die verschiedenen Möglichkeiten, diese Elemente zu installieren, die keine Auswirkungen auf die Schnittstelle haben PDM GatewayDer PDM-Server wird auf einem einzigen Rechner installiert.


  • Die Austauschplattform:
    • Es handelt sich um einen Windows-Ordner, in dem die "neutralen" Austauschdateien abgelegt werden (geschrieben/gelesen vom PDM und vom ERP).
    • Hier befinden sich auch der Archiv-Ordner und der Ordner mit den Verarbeitungslog-Dateien.


  • Die Einstellungsumgebung von PDM Gateway:
    • Die Einstellungsumgebung von PDM-Gateway ist der Datensatz, mit dem die Schnittstelle parametrisiert werden kann
    • Diese Daten werden in der Datenbank von Enterprise PDM gespeichert.
