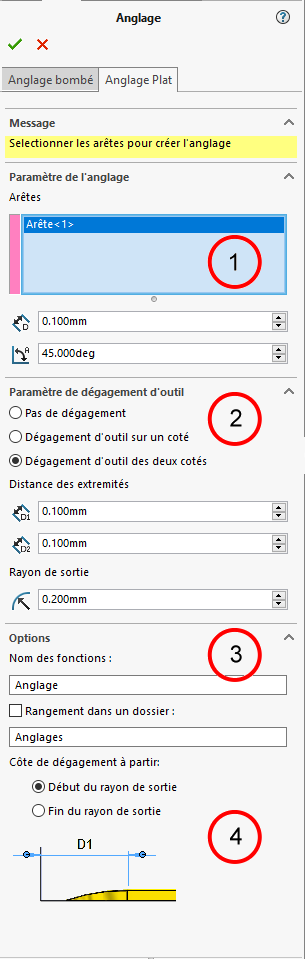

Ce module permet d’angler les arêtes des pièces existantes. Le PropertyManager offre 2 onglets permettant de choisir un "Anglage plat" (par extrusion) ou un "Anglage bombé" (par balayage).



Valeur et angle de l’anglage.

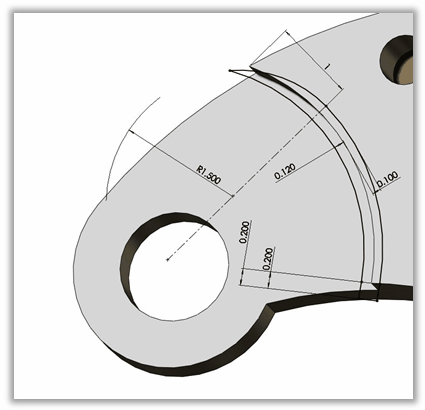

Permet de définir de quel côté il y a dégagement ou non ainsi que les valeurs (cf croquis ci-dessous pour voir où sont les cotes de construction).



Les options permettent de définir les noms des fonctions et d’indiquer si elles doivent être rangées dans un dossier SOLIDWORKS ou non.




Le réglage des cotes pour le dégagement se fait ici.




  Anglage bombé - Pour obtenir un bombé il faut sélectionner cet onglet.
