Ce module permet de créer tous les types de cadran (Minuterie, Chiffre, Lettres, Tachymètre …) en fonction de certains paramètres. Le résultat sera récupéré dans SOLIDWORKS sous forme d’esquisse, d’extrusion ou de surface. Plusieurs cadrans peuvent être créés dans la même fonction.

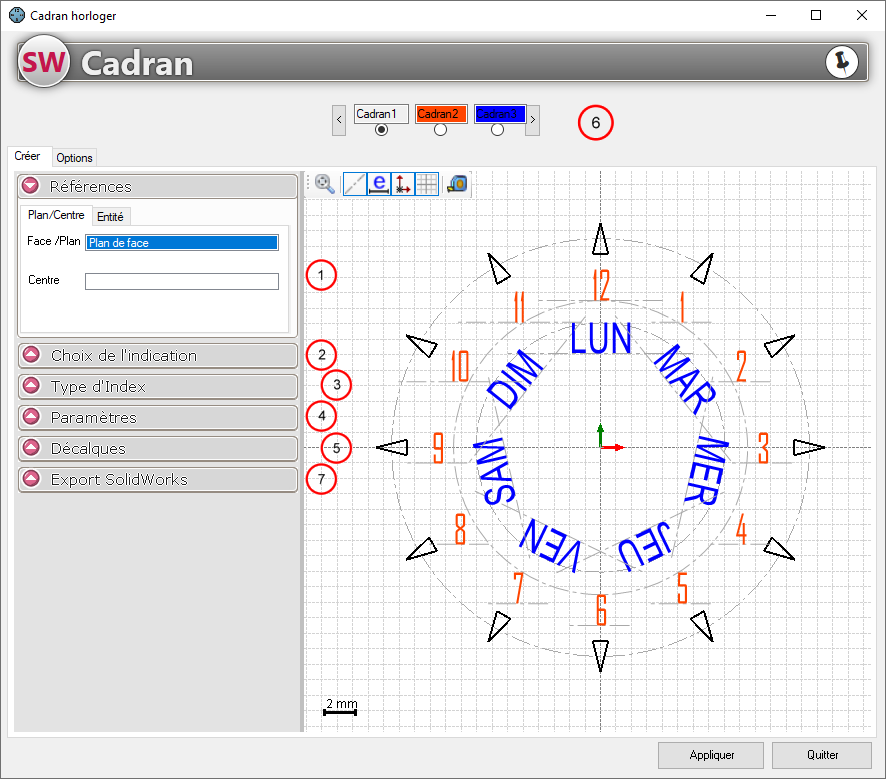

Permet de sélectionner le positionnement et la référence de la géométrie du cadran. L’onglet Entité permet de sélectionner un cercle ou un arc de cercle appartenant à une esquisse ou bien une arête de la pièce.





Permet de choisir le type de géométrie à générer sur le cadran (Chiffres, Lettres …). On peut importer des chaînes de caractères (Jours, Mois …) depuis un fichier texte dont l’emplacement est défini dans l’onglet « Options ».





En fonction de l’option de l’indication choisie, cette fenêtre proposera les paramètres afin de définir la géométrie de l’indexation.

Index - On choisira parmi les formes (rectangle, cercle, ellipse, triangle, trapèze etc…).

Chiffres ou Caractères Importés - on spécifiera la police et la taille à utiliser.

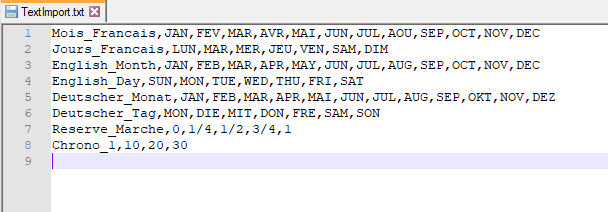

La liste proposée pour le choix des caractères importés se définit dans un fichier de type texte.


Dans le cas du choix d’un Index de type « Chiffres » ou « Caractères Importés » on pourra activer la zone « Décalque » afin de centrer le texte à l’intérieur d’une zone.

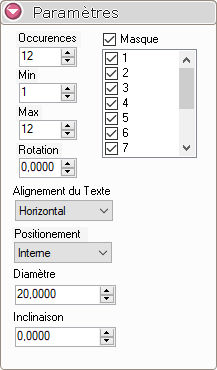

Dans cette zone nous définissons les paramètres concernant le nombre d’occurrences de l’indexation, celles qui pourront être masquées. Le diamètre sur lequel sera positionnée la géométrie, l’inclinaison, la justification, etc...





Cette zone permet de choisir le mode d’export de la géométrie sur la pièce SOLIDWORKS : Esquisse, Extrusion ou Surface. On peut également demander de fusionner les corps générés.





Cette partie permet de naviguer parmi les différents cadrans. En effet chaque cadran peut contenir une géométrie et des références différentes. Les cadrans peuvent être nommés.



La couleur permet de visualiser les différents cadrans en cours de création. Le cadran sur lequel on se trouve apparaît toujours avec la couleur Noir.

Chiffres ou Caractères importés - Nous l’avons vu plus haut, pour ces types d’indexation on a la possibilité de cadrer le texte dans une zone. La modification des valeurs du décalque s’appliquent sur la taille de la police sélectionnée. L’exemple ci-dessous montre l’impact de l’option avec et sans « Décalque ».

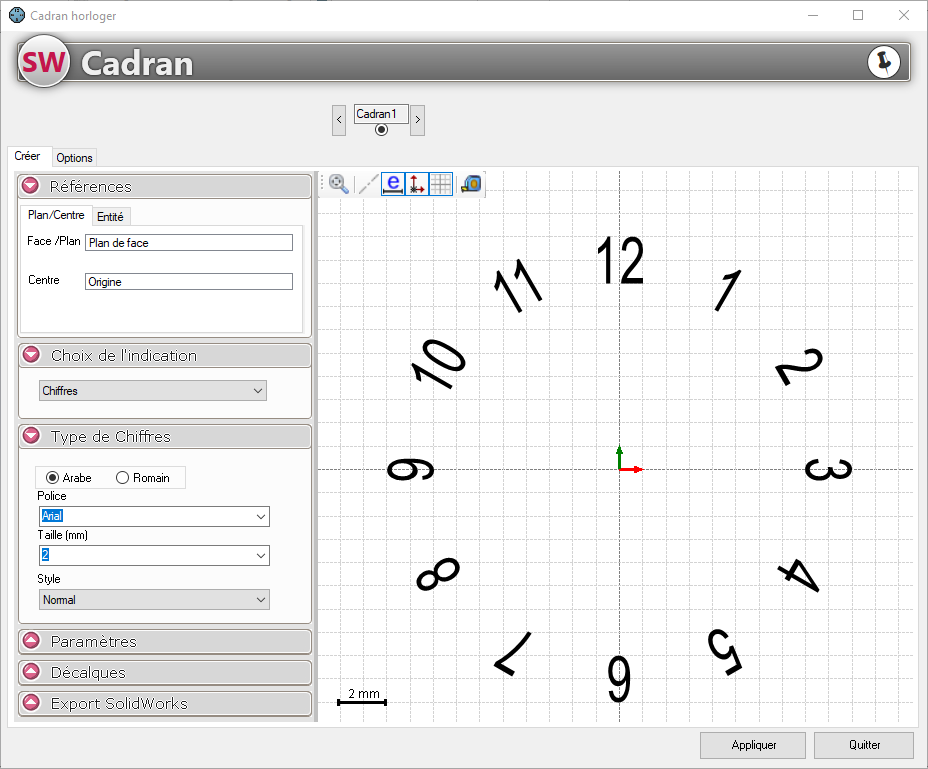

Sans Décalque :





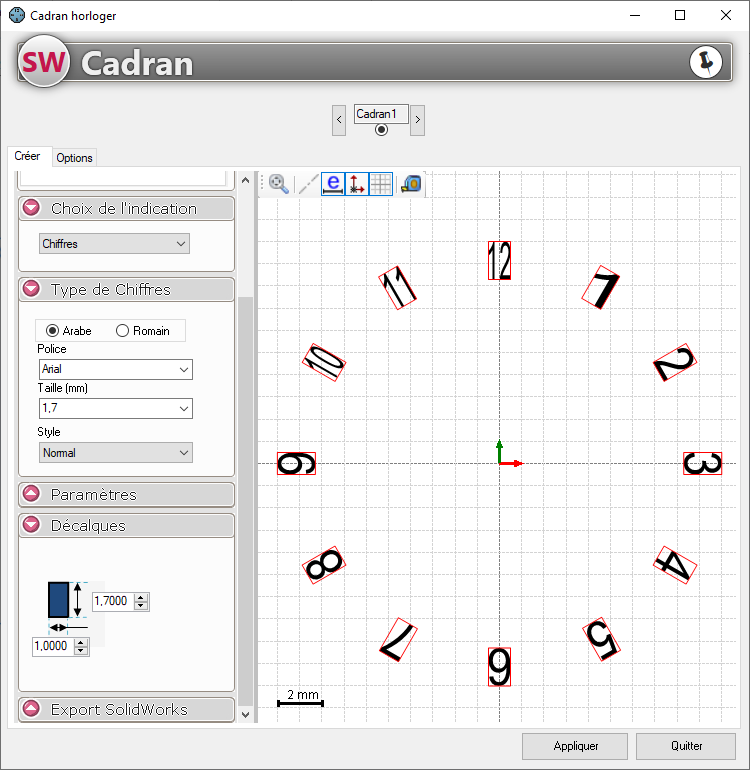

Avec Décalque :

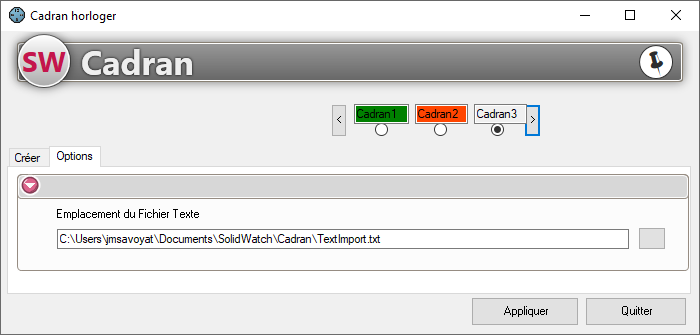

Cet onglet permet, notamment, de pointer sur le fichier texte afin d’utiliser l’indexation Caractères Importés.
