Cet outil permet de coter la profondeur ou la hauteur entre 2 faces. Il n’est utilisable qu’en mise en plan.

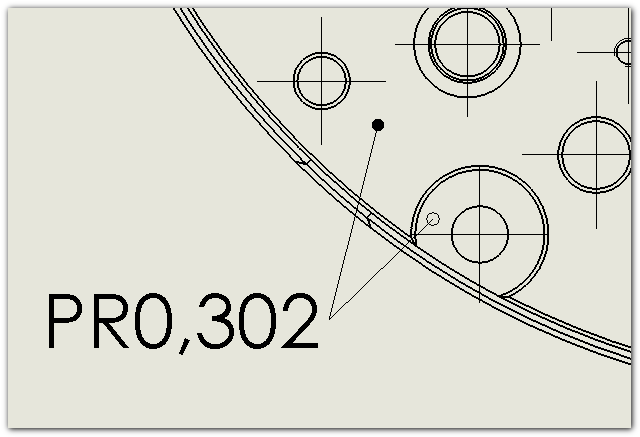

Permet de créer une cote entre 2 surfaces : il suffit de sélectionner les 2 faces et de poser la cote. La face la plus haute est pointée avec 1 point noir contrairement à l’autre face (point vide).

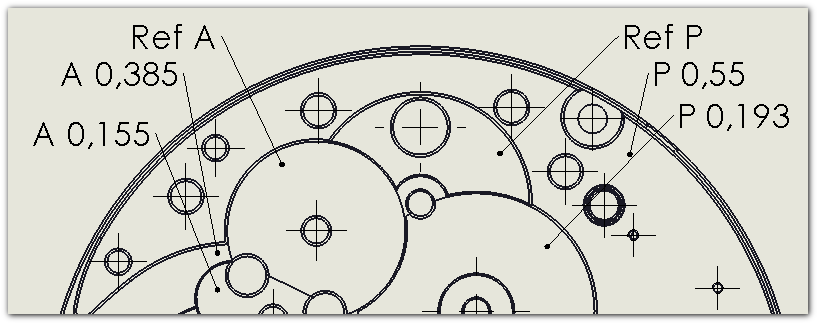

Permet de créer des cotes de profondeur entre une surface de référence et d’autres : le clic 1 définit la référence et pour toutes les surfaces sélectionnées par la suite une cote de profondeur sera créée par rapport à celle-ci. Plusieurs références peuvent être utilisées sur une même vue.




Si une cote de profondeur doit être rajoutée alors que des références existent déjà il est possible de choisir la référence parmi une liste et de sélectionner ensuite les faces à coter.

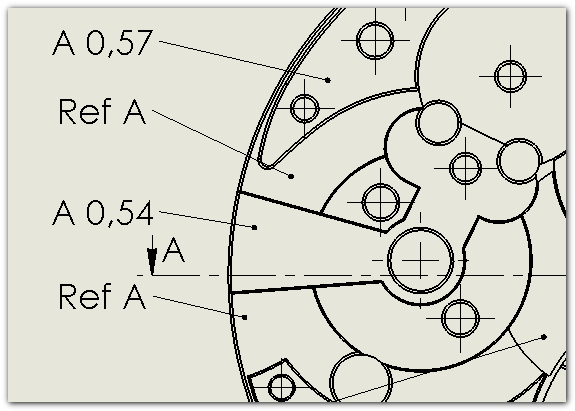

Si une face de référence est coupée par un enlèvement de matière et que l’on souhaite tout de même référencer les 2 faces il suffit de cliquer sur le bouton « Répliquer » puis sélectionner l’autre partie de la face.



Permet de créer une cote de hauteur entre une arête de référence (d’une vue en coupe) et des surfaces. Le clic 1 (arête de la coupe) définit la référence et pour toutes les surfaces sélectionnées par la suite une cote de hauteur sera créée par rapport à celle-ci.

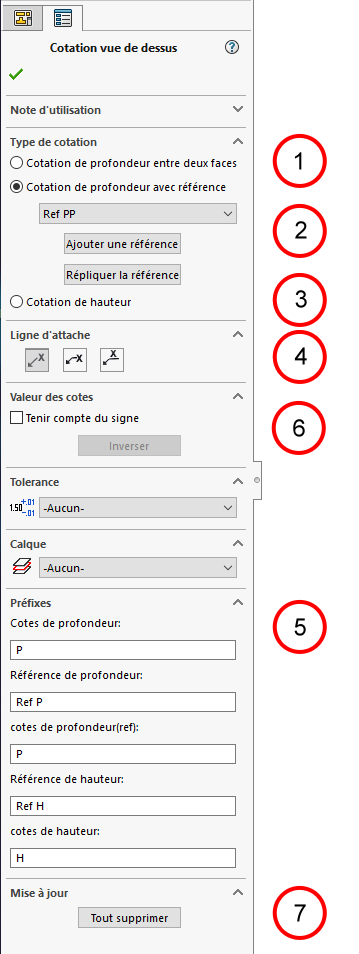

Ces options permettent de modifier le type des lignes d’attache, d’ajouter automatiquement des tolérances et de mettre les cotes créées sur des calques existants.

Permet de modifier les préfixes prévus par défaut (P, H, …) pour les cotes de hauteur ou les cotes référencées. Un simple clique sur un autre paramètre permet de mettre à jour les cotes.

En cochant cette option il est possible de tenir compte du signe de la cote.

Dans ce cas l'ordre de sélection des faces impacte directement le signe de la cote. La première face sélectionnée est matérialisée par un point noir. Si l'on souhaite inverser le signe des cotes il suffit de cliquer sur le bouton "Inverser".

Cette action impacte toutes les cotes et références créées.



Tout supprimer - Cette action permet de supprimer toutes les cotes de hauteur et de profondeur créées avec l'outil.

Lorsque vous avez validé le Property Manager il n'est plus possible de revenir en arrière.

Par contre vous pouvez toujours déplacer, supprimer une ou plusieurs cotes créées lorsque vous avez quitté l'outil.

Pour la cotation de hauteur toutes les arêtes existantes ne peuvent pas servir de références. SEULES celles appartenant à une surface perpendiculaire sont sélectionnables.

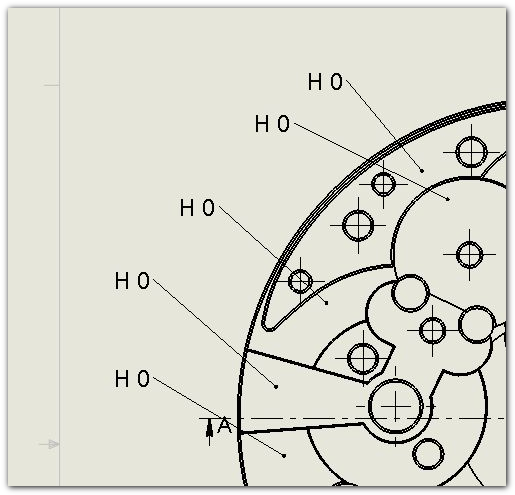

A tout moment le point d’accroche des références peut être déplacé et les cotes recalculées : cliquer sur « Reconstruire » ou appuyer sur les touches « Ctrl +Q » du clavier. Pour le cas particulier de la référence de hauteur si une mauvaise arête est sélectionnée elle sera quand même validée mais toutes les cotes existantes passeront à 0.
