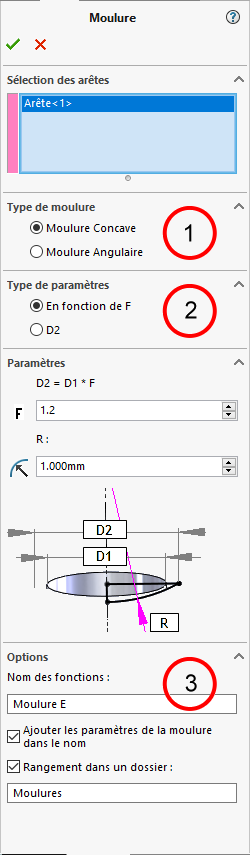

Ce module permet de réaliser des moulures (concaves ou angulaires) sur des pièces SOLIDWORKS.
|
|
 Choix du type de moulure.
 Définition des paramètres et valeurs des moulures. Pour le calcul du diamètre extérieur final D2 de la moulure soit on choisit de spécifier la valeur du diamètre, soit on donne un facteur F fonction du diamètre initial D1.
 L’intérêt de mettre un ratio (valeur F) plutôt que le diamètre final est de pouvoir sélectionner, dans la même fonction, des arêtes de diamètres différents.
 Les options permettent de définir les noms des fonctions et d’indiquer si elles doivent êtres rangées dans un dossier SOLIDWORKS ou non.
|
