Concernant le choix du type de mitraillage Écart entre pierres + Diamètre on pourra intervenir sur certains paramètres.

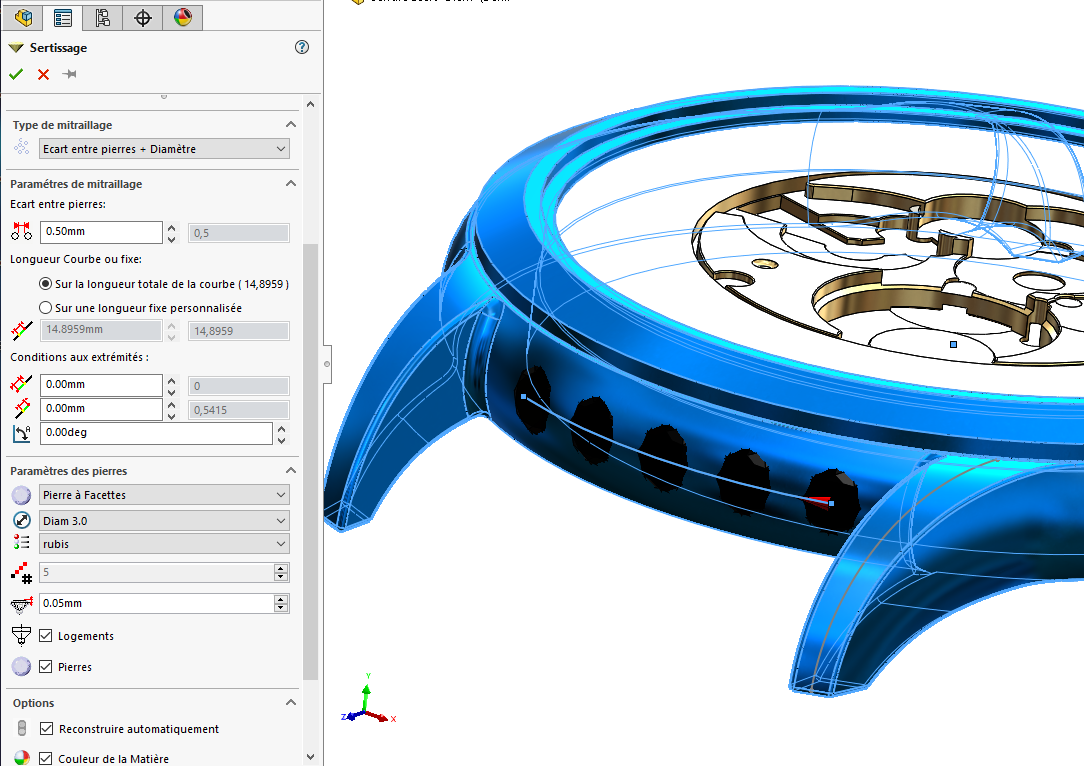

La répartition des pierres pourra être calculée sur la longueur totale de la courbe ou sur une longueur fixe personnalisée. L'utilisateur pourra également jouer sur le positionnement de la première et/ou de la dernière pierre par rapport aux extrémités de la courbe en spécifiant des Conditions aux extrémités (une flèche rouge indique le sens).

Cette combinaison peut se faire sur une géométrie ouverte ou fermée.

Il suffira ensuite de sélectionner la taille, la forme de la pierre, l'écart et le décalage de la table de la pierre par rapport à la surface.

Le sens de la courbe peut être inversé en cliquant sur .

Cocher la case Logements permet de générer les fonctions d'usinage dans le composant.

Pour chaque diamètre de pierre, une couleur spécifique est affectée. Ce qui permet d'avoir un aperçu de l'ensemble ainsi créé. Il est possible, néanmoins, de travailler avec la couleur de la matière de la pierre, il faut dans ce cas cocher l'option Couleur de la Matière. Un nom pour le sertissage peut être spécifié Nom de la Macro.

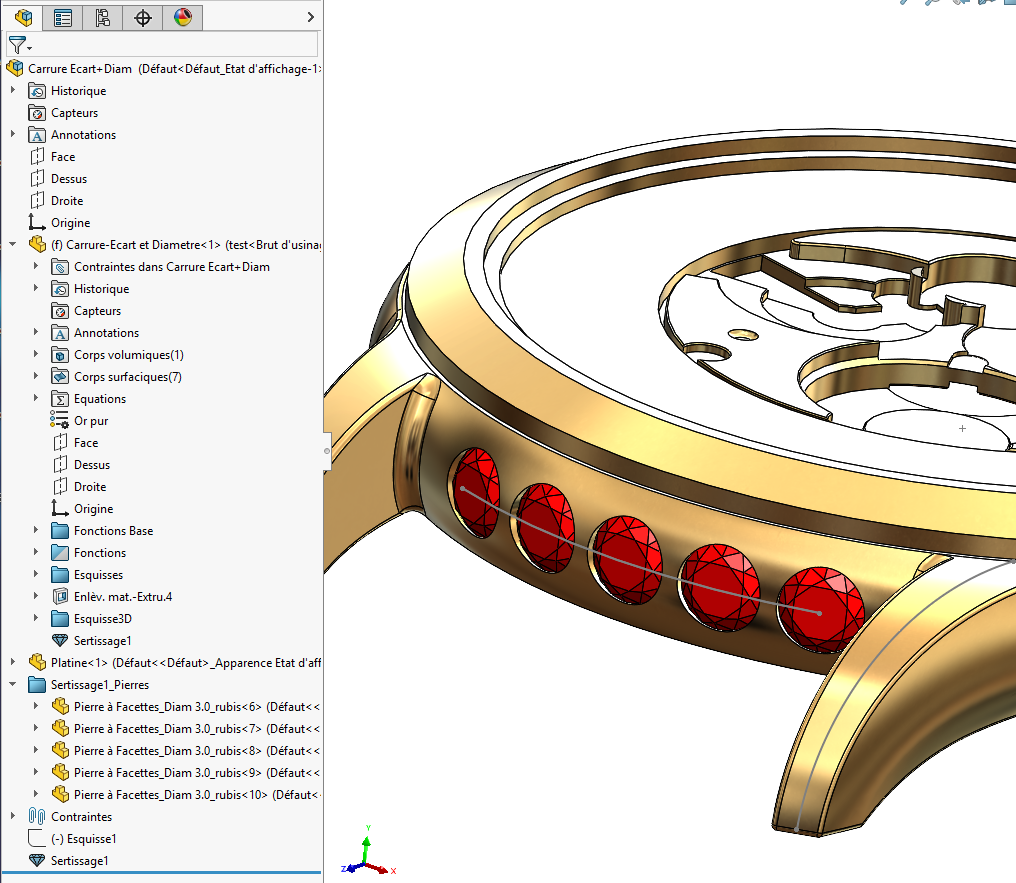

Pour chaque sertissage un dossier, regroupant les pierres, est ainsi créé dans l'arbre de construction. Le nom des pierres reprend le nom, le diamètre et la matière.

Dans le composant impacté par le sertissage, nous retrouvons une fonction par sertissage (non éditable) générant les usinages pour les logements des pierres.
