Concernant le choix du type de mitraillage Combinaison de Pierres on pourra intervenir sur certains paramètres, mais surtout choisir des tailles de pierres avec des écarts différents tout au long de la courbe. Ces valeurs se matérialisent par un tableau.

Le positionnement des pierres pourra être calculé sur la longueur totale de la courbe ou sur une longueur fixe personnalisée. L'utilisateur pourra également jouer sur le positionnement de la première et/ou de la dernière pierre par rapport aux extrémités de la courbe.

Cette combinaison peut se faire sur une géométrie ouverte ou fermée.

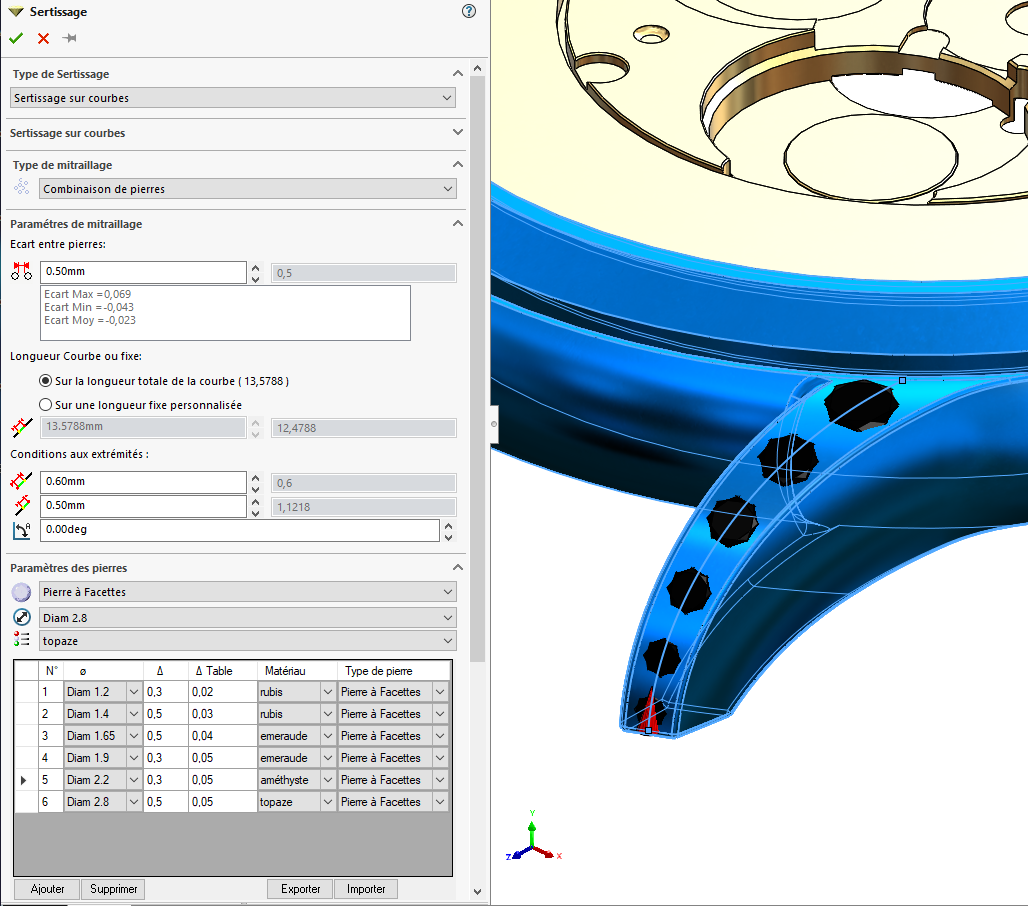

Régler les paramètres puis appuyer sur pour ajouter une nouvelle ligne au tableau correspondant au placement d'une pierre.

Si l'on souhaite, par la suite, modifier une des valeurs d'une ligne déjà insérée, cliquer dans la case à gauche du numéro de la ligne puis modifier les cases soit par des valeurs numériques soit par le biais des menus déroulants. Tant que le symbole , en début de ligne, est présent cela indique que la valeur modifiée n'est pas encore prise en compte. Pour faire disparaître ce symbole il suffit de cliquer dans une autre case du tableau.

Pour insérer une pierre entre les lignes déjà présentes, il suffit de sélectionner la ligne et de cliquer sur .

Si cette combinaison de diamètres doit être réutilisée sur d'autres assemblages, vous pouvez le tableau (format xml). Ce fichier pourra être rappelé () à la suite d'une série de pierres que vous ajoutez.

Si une pierre doit être supprimée, il suffit de cliquer sur la ligne correspondante et d'appuyer sur .


Cocher la case Logements permet de générer les fonctions d'usinage dans le composant.

Pour chaque diamètre de pierre, une couleur spécifique est affectée. Ce qui permet d'avoir un aperçu de l'ensemble ainsi créé. Il est possible, néanmoins, de travailler avec la couleur de la matière de la pierre, il faut dans ce cas cocher l'option Couleur de la Matière. Un nom pour le sertissage peut être spécifié Nom de la Macro.

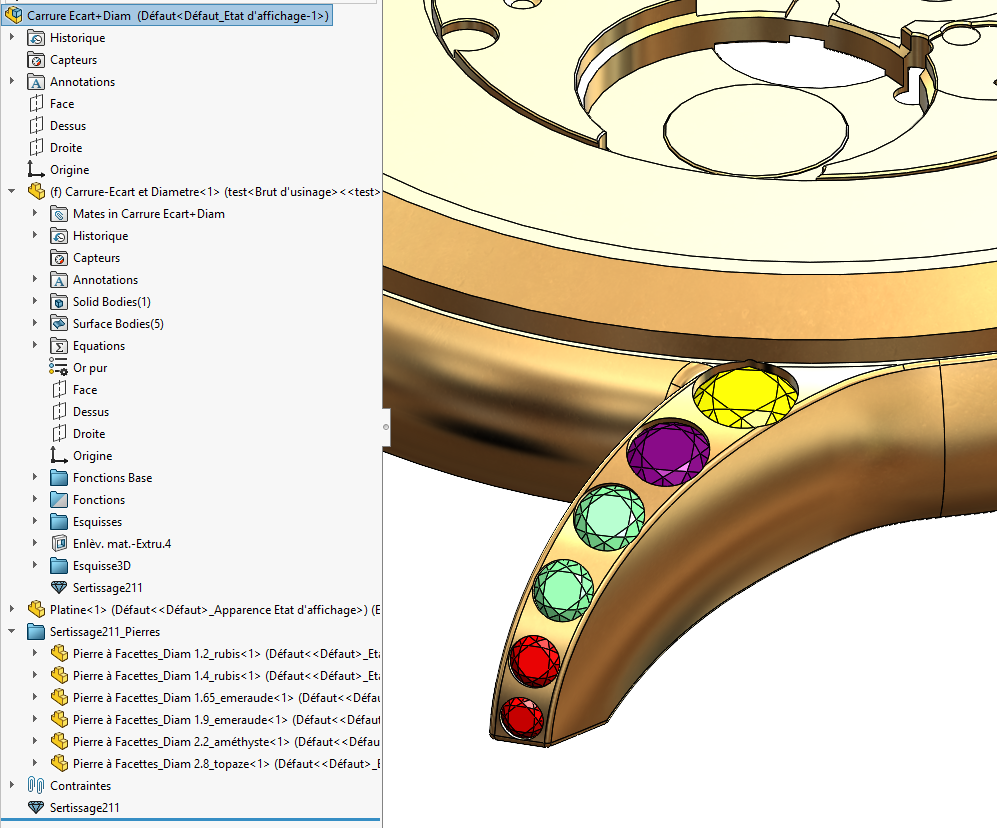

Pour chaque sertissage un dossier, regroupant les pierres, est ainsi créé dans l'arbre de construction. Le nom des pierres reprend le nom, le diamètre et la matière.

Dans le composant impacté par le sertissage, nous retrouvons une fonction par sertissage (non éditable) générant les usinages pour les logements des pierres.
