Ici l'outil est un document pièce SOLIDWORKS.

Les étapes de création d’un nouvel outil sont :

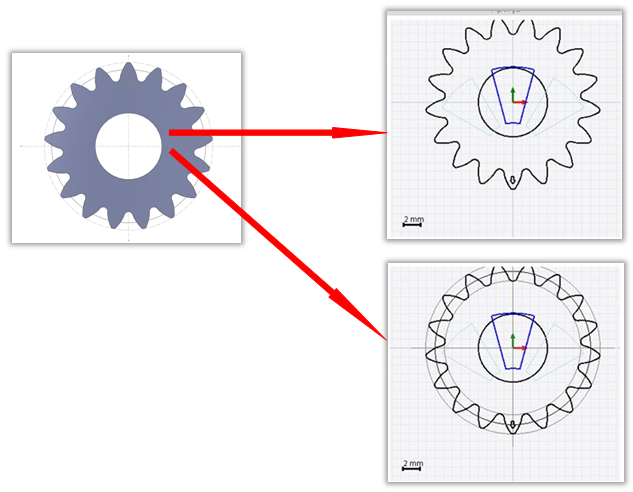

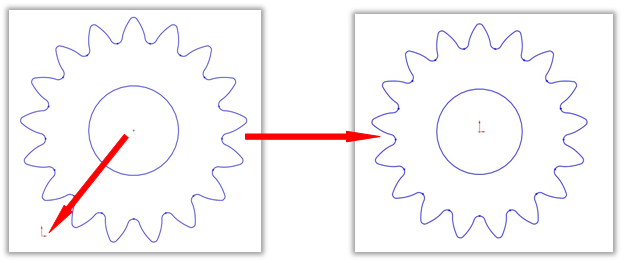

  • Créer une esquisse contenant les contours complets de l’outil (en partant de rien ou en important un dxf directement en pièce). ATTENTION, ce contour doit être centré sur l’origine.



  • Créer une esquisse (facultatif) nommée « Size » contenant les diamètres moyens, mini et maxi ainsi que les axes. C’est cette esquisse que l’on pourra cacher ou montrer dans la fenêtre graphique de l’outil.



  • La dernière étape consiste en la création des propriétés SOLIDWORKS nécessaires à l’outil :
    1. Une propriété Type :
      1. Valeur à 1 si roue externe.
      2. Valeur à 2 si crémaillère.
      3. Valeur à 3 si roue interne.

Cette propriété est nécessaire afin que l'interface propose la bonne liste pour la Définition de l'engrenage à créer.

    1. Une propriété Z pour nombre de dents.
    2. Une propriété m pour le module.
    3. Une propriété D pour le diamètre moyen.
