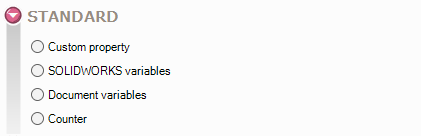

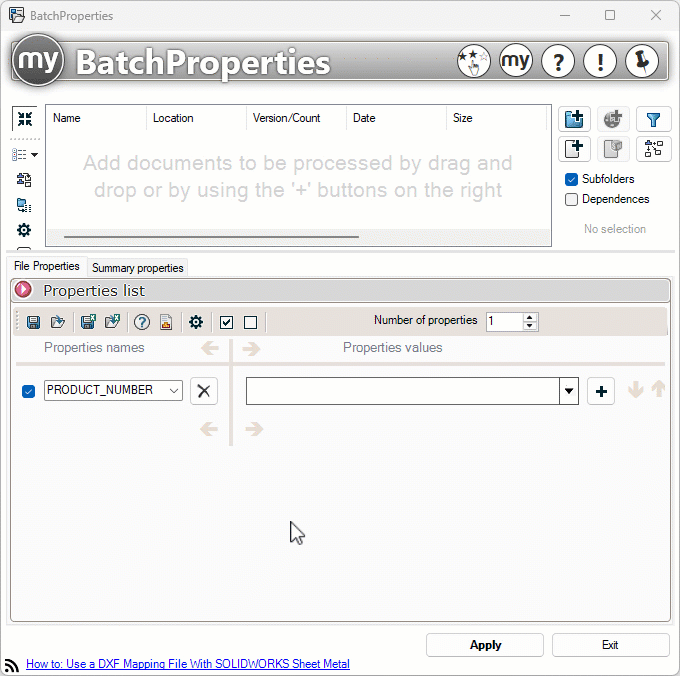

Dieses Feld bietet die Möglichkeit, Werte auszuwählen, die sich auf die SOLIDWORKS Umgebung beziehen:

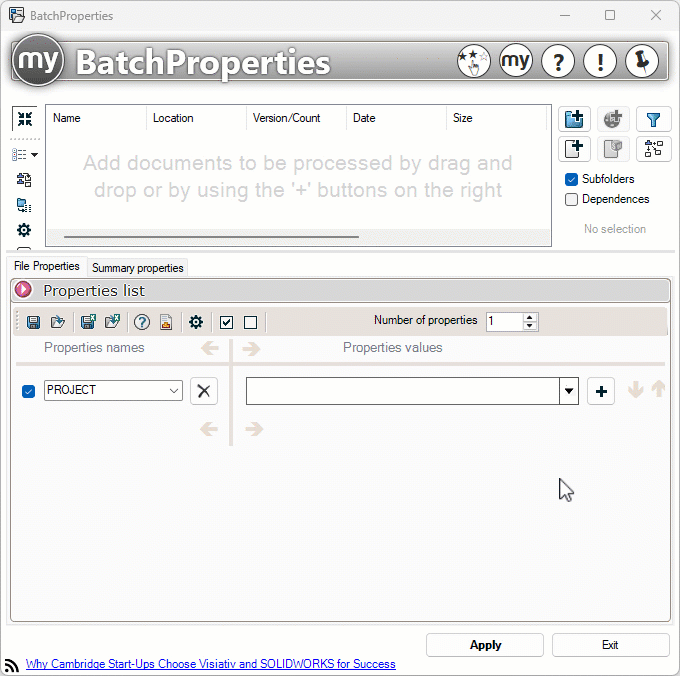

  • Wert einer SOLIDWORKS-Eigenschaft - Wenn Sie diese Option ankreuzen, können Sie den Namen einer Eigenschaft aus einer vorgeschlagenen Liste auswählen. Diese Liste zeigt den Inhalt der Datei Properties.txt an, die in den Allgemeinen Optionen von SOLIDWORKS definiert ist. Wenn Sie Ihre Dateieigenschaften über das SmartProperties-Werkzeug eingeben, können Sie die Liste so gestalten, dass sie die in SmartProperties eingestellten Eingabemasken widerspiegelt (Definition in myCADPassport).

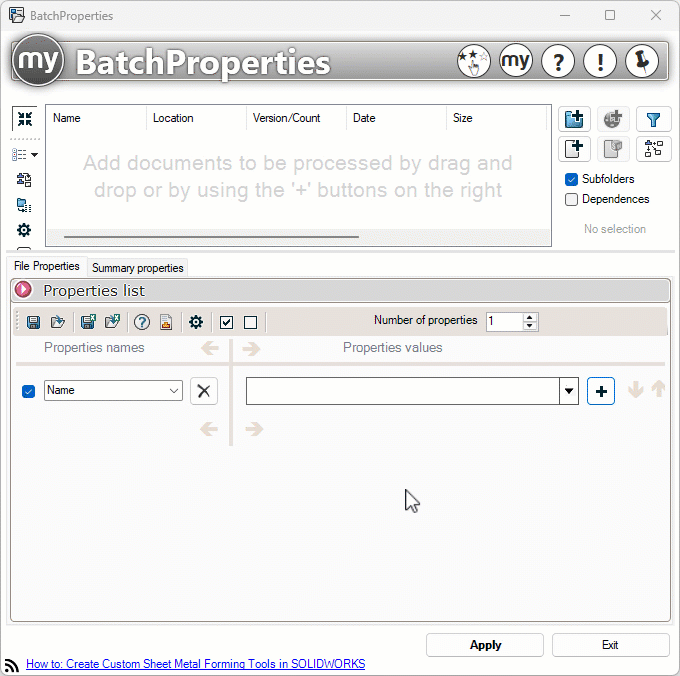

  • Wert einer Eigenschaft des referenzierten Dokuments - Wenn Sie diese Option aktivieren, können Sie den Namen einer Eigenschaft des referenzierten Dokuments aus einer vorgeschlagenen Liste auswählen: Zum Beispiel können Sie eine Eigenschaft einer Zeichnung ausfüllen, indem Sie den Wert einer Eigenschaft des referenzierten Dokuments abrufen. Die vorgeschlagene Liste verweist auf die Datei mit den benutzerdefinierten Eigenschaften, die in den allgemeinen SOLIDWORKS Optionen angegeben ist (properties.txt). Wenn Sie Ihre Dateieigenschaften über das SmartProperties-Werkzeug eingeben, können Sie die Liste so gestalten, dass sie die in SmartProperties eingestellten Eingabemasken widerspiegelt (Definition in myCADPassport). Im folgenden Beispiel:
    • Beschreibung - dies ist die Eigenschaft, die ich in der Zeichnung des Teils - Reservoir - erstellen möchte.
    • Artikel_Code - ist die Eigenschaft der Münze, deren Wert ich abrufen möchte.





So lässt sich diese Aktion definieren.





  • Den Wert des ersten Artikels in der Liste der geschweissten Teile abrufen - Mit dieser Option können Sie den Wert einer benutzerdefinierten Eigenschaft abrufen, die im ersten Artikel der Liste der geschweissten Teile vorhanden ist. Wenn eine Eigenschaft in jedem Artikel einen anderen Wert hat, kann nur der Wert im ersten Artikel der Liste berücksichtigt werden.

Je nachdem, welche Option Sie in der myCADpassport-Administration ausgewählt haben, zeigt die vorgeschlagene Dropdown-Liste auf:

    • Entweder auf die benutzerdefinierte Eigenschaftsdatei, die in den Allgemeinen Optionen von SOLIDWORKS definiert ist Weldment.txt.
    • Entweder auf der Datei, die automatisch durch die benutzerdefinierte Eingabemaske in SmartProperties generiert wird Properties.xml.

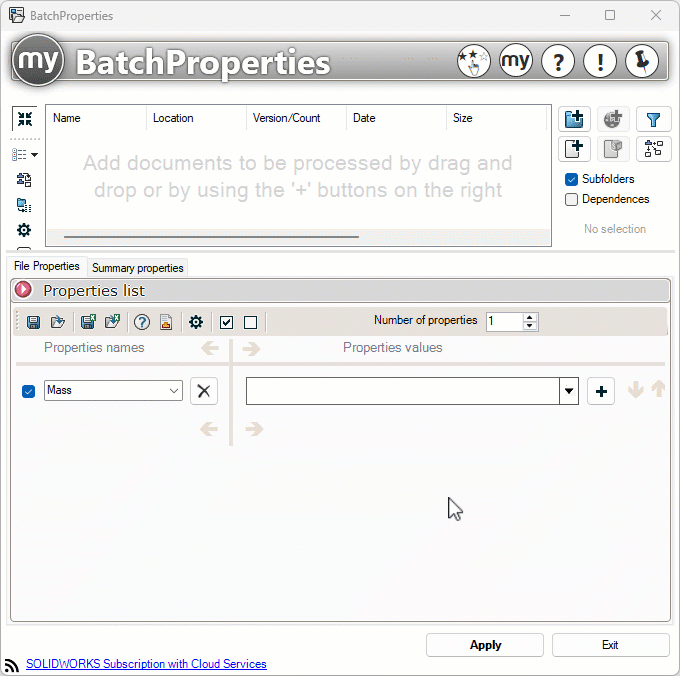

  • SOLIDWORKS-Wert - Wenn Sie diese Option ankreuzen, können Sie einen von SOLIDWORKS generierten Wert abrufen: z. B. die Koordinaten des Schwerpunkts, die Trägheitsmomente, die Masse usw. ...






Erweiterte Optionen - Für jedes der ausgewählten Felder ist es möglich, auf erweiterte Optionen zuzugreifen, um alle oder einige der Werte abzurufen, klicken Sie einfach auf das Symbol .
