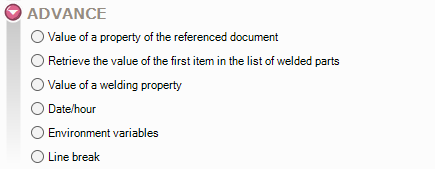

• Wert einer Eigenschaft des referenzierten Dokuments - Wenn Sie diese Option aktivieren, können Sie den Namen einer Eigenschaft des referenzierten Dokuments aus einer vorgeschlagenen Liste auswählen: Zum Beispiel können Sie eine Eigenschaft einer Zeichnung ausfüllen, indem Sie den Wert einer Eigenschaft des referenzierten Dokuments abrufen. Die vorgeschlagene Liste verweist auf die Datei mit den benutzerdefinierten Eigenschaften, die in den allgemeinen SOLIDWORKS Optionen angegeben ist (properties.txt). Wenn Sie Ihre Dateieigenschaften über das SmartProperties-Werkzeug eingeben, können Sie die Liste so gestalten, dass sie die in SmartProperties eingestellten Eingabemasken widerspiegelt (Definition in myCADPassport). Im folgenden Beispiel:
    • Beschreibung - dies ist die Eigenschaft, die ich in der Zeichnung des Teils - Reservoir - erstellen möchte.
    • Artikel_Code - ist die Eigenschaft der Münze, deren Wert ich abrufen möchte.






  • Den Wert des ersten Artikels in der Liste der geschweissten Teile abrufen - Mit dieser Option können Sie den Wert einer benutzerdefinierten Eigenschaft abrufen, die im ersten Artikel der Liste der geschweissten Teile vorhanden ist. Wenn eine Eigenschaft in jedem Artikel einen anderen Wert hat, kann nur der Wert im ersten Artikel der Liste berücksichtigt werden.

Je nachdem, welche Option Sie in der myCADpassport-Administration ausgewählt haben, zeigt die vorgeschlagene Dropdown-Liste auf:

    • Entweder auf die benutzerdefinierte Eigenschaftsdatei, die in den Allgemeinen Optionen von SOLIDWORKS definiert ist Weldment.txt.
    • Entweder auf der Datei, die automatisch durch die benutzerdefinierte Eingabemaske in SmartProperties generiert wird Properties.xml.



  • Datum/Uhrzeit - Wenn Sie diese Option ankreuzen, geben Sie das Format an, in dem die Datumsvariable abgerufen werden soll. Eine Vorschau des Datums im ausgewählten Format wird automatisch angeboten.



  • Umgebungsvariablen - Wenn Sie diese Option aktivieren, können Sie die in Ihrem Windows-System definierten Umgebungswerte wie die Variablen CommenProgramFiles, HOMEPATH, COMPUTERNAME, etc ... abrufen. Sie können alle Systemvariablen abrufen, indem Sie ein DOS-Fenster öffnen und Folgendes eingeben "set". Sie erhalten dann eine Liste der Variablen, die für diesen Eigenschaftstyp verfügbar sind.



Erweiterte Optionen - Für jedes der ausgewählten Felder ist es möglich, auf erweiterte Optionen zuzugreifen, um alle oder einige der Werte abzurufen, klicken Sie einfach auf das Symbol .
