Symbolleiste zur Definition von Blättern

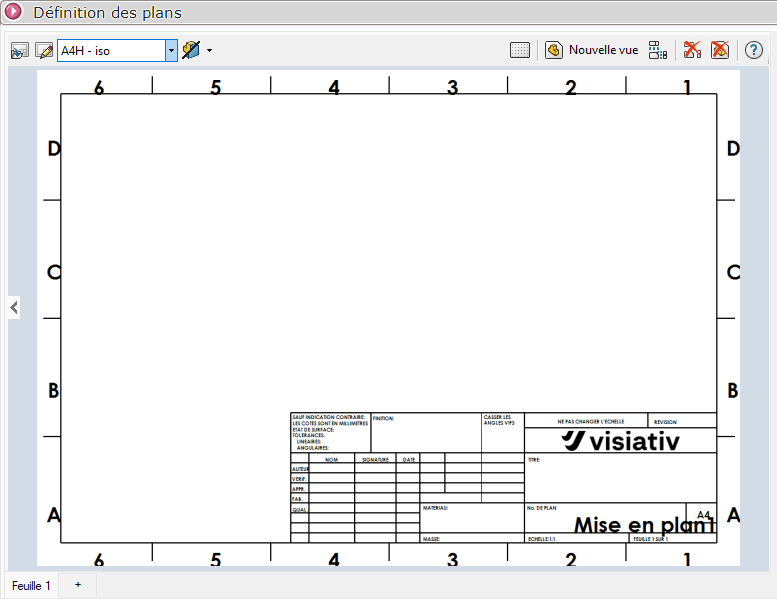

Die Symbolleiste oberhalb des Konfigurationsbereichs enthält die wichtigsten Befehle zum Konfigurieren Ihrer Blätter und zum Verwalten Ihrer Ansichten:


        Hintergrund hinzufügen: Fügt eine Dokumentvorlage (.slddrt) zum aktiven Blatt hinzu und fügt sie außerdem in den Ordner ein, in dem SmartDrawings die Hintergrundbilder speichert.


        Hintergrund bearbeiten: Öffnet die Dokumentvorlage direkt in SOLIDWORKS zum Bearbeiten.


        Hintergrund wählen: Wählen Sie schnell eine Vorlage aus den in den allgemeinen Optionen eingestellten aus.


        Assistent für die Erstellung von Blättern: Öffnet den Assistenten, um den Dokumententyp festzulegen, der auf diesem Blatt verwaltet werden soll (Teil, Baugruppe, Blechkörper, Mechanisch geschweißter Körper, Massivkörper).


        Raster anzeigen: Aktiviert/deaktiviert die Anzeige des Positionsrasters im Konfigurationsbereich.


        Neue Ansicht: Fügt eine leere Ansicht hinzu, die Sie manuell positionieren und konfigurieren können.


        Standardansichten 3 Ansichten: Fügt automatisch die drei orthogonalen Standardansichten (Unterseite, Vorderseite, rechts) hinzu.


        Alle Ansichten löschen: Löscht alle Ansichten auf dem aktiven Blatt.


        Ausgewählte Ansicht löschen: Löscht nur die ausgewählte Ansicht.



Sie haben die Möglichkeit, neue Blätter hinzuzufügen, indem Sie auf die Schaltfläche


Wenn Sie mit der rechten Maustaste auf den Namen des Blattes oder in den Hintergrund klicken, können Sie ein neues Blatt hinzufügen, ein Blatt duplizieren, löschen oder umbenennen.






Wenn die Rechtsklick-Funktion für eine Ansicht als Vorderansicht konfiguriert ist, können Sie eine Projektion nach rechts oder nach unten erstellen.
