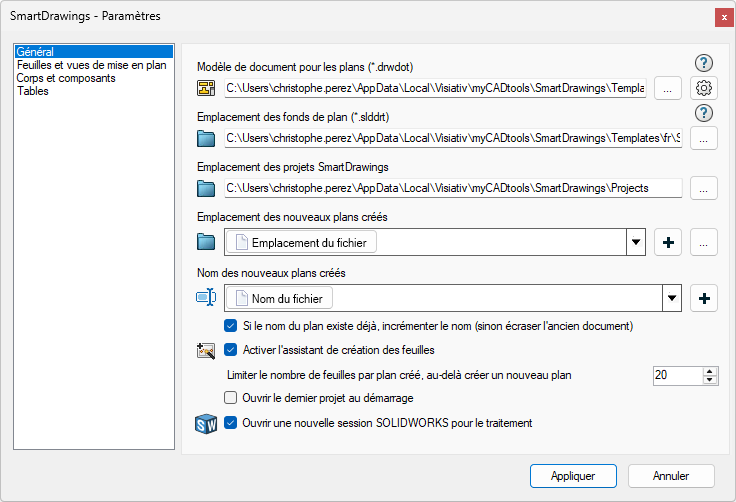

Auf der Registerkarte „Allgemein“ sind die grundlegenden Einstellungen von SmartDrawings zusammengefasst, die den Speicherort der Dateien, die Namenskonventionen und das Verhalten des Tools bei der Erstellung der Pläne festlegen.





Dokumentvorlage für Zeichnungen (*.drwdot)


Wählen Sie die Dokumentvorlage aus, die standardmäßig verwendet werden soll


Speicherort der Hintergrundbilder (*.slddrt)


Wählen Sie den Speicherort für Ihre benutzerdefinierten Hintergrundbilder aus


Speicherort der SmartDrawings-Projekte


Speicherort zum Speichern und Suchen von SmartDrawings-Projekten


Speicherort der neu erstellten Pläne / Namen der neu erstellten Pläne


Legen Sie mithilfe des Feldgenerators den Speicherort und die Standardbezeichnung für neue Pläne fest.



Falls der Name des Plans bereits vorhanden ist, den Namen entsprechend anpassen (andernfalls das alte Dokument überschreiben)


Wenn diese Option aktiviert ist, können Sie eine neue Datei erstellen, deren Name fortlaufend erhöht wird. Ist sie deaktiviert, wird die alte Datei durch die neue überschrieben.


Den Assistenten zum Erstellen von Arbeitsblättern aktivieren


Aktivieren Sie diese Option, um die Assistenten fenster für die Erstellung von Arbeitsblättern anzuzeigen.

Wenn diese Option nicht aktiviert ist, wird das Fenster beim Erstellen eines neuen Blattes nicht angezeigt.


Die Anzahl der Blätter pro erstellter Zeichnung begrenzen; bei Überschreitung dieser Anzahl eine neue Zeichnung erstellen


Mit dieser Option können Sie automatisch einen neuen Plan erstellen, sobald der gerade erstellte Plan eine bestimmte Anzahl von Blättern überschreitet.

Dies ist nützlich, wenn Sie ein Teil mit vielen Bauteilen oder eine Baugruppe mit vielen Komponenten erstellen.


Eine neue SOLIDWORKS-Sitzung für die Bearbeitung öffnen


Wenn Sie diese Option aktivieren, werden mehr Ressourcen beansprucht, da für die Verarbeitung ein zweites SOLIDWORKS-Programm geöffnet wird.
