Barre d'outils de définition des feuilles

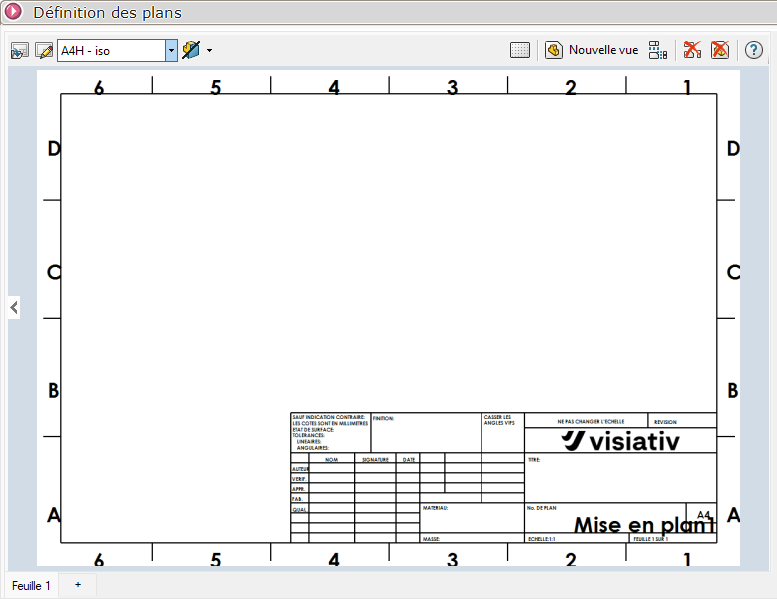

La barre d'outils située au-dessus de la zone de configuration contient les commandes principales pour configurer vos feuilles et gérer vos vues :


        Ajouter un fond de plan : Permet d'ajouter un modèle de document (.slddrt) à la feuille active et également le rajouter dans le dossier où SmartDrawings stock les fonds de plan


        Éditer le fond de plan : Ouvre le modèle de document directement dans SOLIDWORKS pour le modifier


        Choisir un fond de plan : Sélectionnez rapidement un modèle parmi ceux paramétrés dans les options générales


        Assistant de création des feuilles : Ouvre l'assistant pour définir le type de document à gérer sur cette feuille (Pièce, Assemblage, Corps de tôlerie, Corps de mécano-soudé, Corps solide)


        Afficher la grille : Active/désactive l'affichage de la grille de positionnement dans la zone de configuration


        Nouvelle vue : Ajoute une vue vierge que vous pouvez positionner et configurer manuellement


        Vues standard 3 vues : Ajoute automatiquement les trois vues orthogonales standards (dessous, face, droite)


        Supprimer toutes les vues : Efface toutes les vues de la feuille active


        Supprimer la vue sélectionnée : Supprime uniquement la vue sélectionnée



Vous avez la possibilité de rajouter de nouvelles feuille en cliquant le bouton


En faisant clic droit sur le nom de la feuille ou dans le fond de plan, vous avez la possibilité d'ajouter une nouvelle feuille, dupliquer, supprimer ou renommer.






Le clic droit sur une vue étant paramétré comme étant une vue de face, vous permet de faire une projection à droite ou en dessous.
