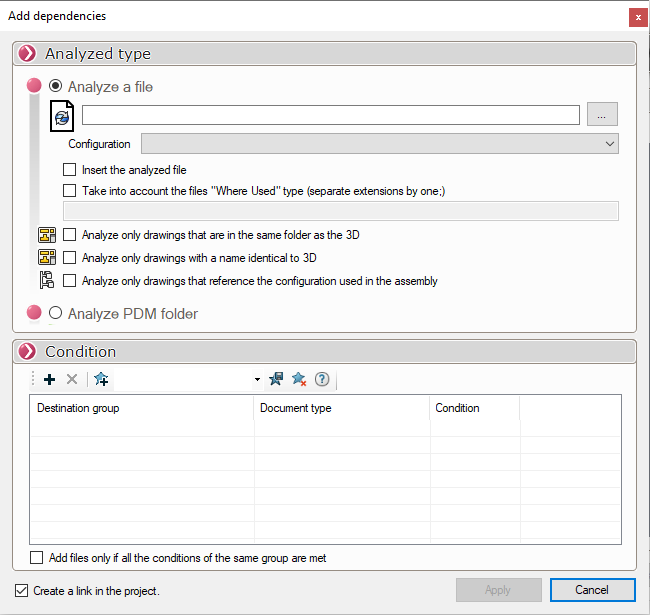

Das Symbol ermöglicht den Start der Funktion Erweitertes Dokument hinzufügen.





Art der Analyse:


Mit der erweiterten Dokumenten-Hinzufügung können Sie eine Datei mitsamt ihren Abhängigkeiten einfügen; mithilfe von Bedingungen lassen sich die Dateien automatisch auf verschiedene Gruppen verteilen.

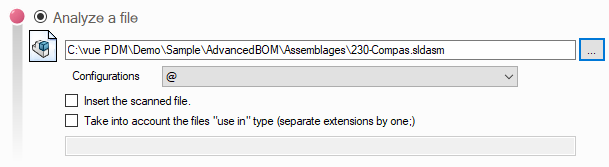

Wählen Sie also einfach eine Datei, die Verweise enthält, indem Sie auf die Schaltfläche



Die zu analysierende Konfiguration kann dann im Menü „Konfiguration“ ausgewählt werden, sodass nur die in dieser Konfiguration verwendeten Komponenten hinzugefügt werden.





Analyse der Zeichnungen:


  • Um nur die Zeichnungen einzubeziehen, die sich im selben Ordner wie das von der Baugruppe referenzierte 3D-Modell befinden, muss folgende Option aktiviert werden: Nur Zeichnungen analysieren, die sich im selben Ordner wie das 3D-Modell befinden.
  • Man kann festlegen, dass nur Zeichnungen und 3D-Modelle mit identischen Namen berücksichtigt werden, indem man das Kontrollkästchen „Nur Zeichnungen analysieren, deren Name mit dem des 3D-Modells übereinstimmt “ aktiviert.
  • Die Option: „Nur die von der Baugruppe verwendeten Konfigurationen analysieren“ Es wird eine Analyse der Baugruppe durchgeführt, um die von ihr verwendeten Konfigurationen zu ermitteln.


Wenn beispielsweise ein Teil „Achse“ 3 Konfigurationen und 3 Zeichnungen enthält:

  • Achse Konfig 1 -> Achse - Konfig 1.slddrw
  • Achse Konfiguration 2 -> Achse - Konfiguration 2.slddrw
  • Achse Config 3 -> Achse - Config 3.slddrw


Die Baugruppe verweist auf das Teil „Achse“ in Konfiguration 2


Wenn diese Option aktiviert ist, ruft DocBundle nur die Zeichnung „Axe – Config 2.slddrw“ ab .

Wenn diese Option nicht aktiviert ist, ruft DocBundle alle Zeichnungen ab



  • Mit der Option „Analysierte Datei einfügen“ kann das Dokument, auf dessen Grundlage die erweiterte Dokumentenergänzung vorgenommen wurde, zum Dokumentenbündel hinzugefügt werden.

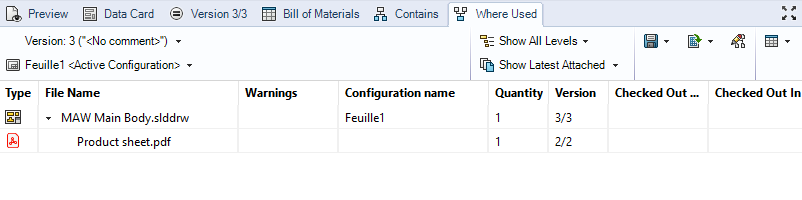

  • Mit der Option „Dateien vom Typ ‚Verwendet in‘ berücksichtigen“ können Sie dem Paket die Dokumente hinzufügen, die sich auf der Registerkarte „Verwendet in“ befinden:



Um beispielsweise PDF-Dateien hinzuzufügen, geben Sie die Dateiendung an:




Wenn Sie mehrere Dateiendungen angeben müssen, verwenden Sie das Trennzeichen;



Bei einer Ordneranalyse werden alle Dateien verarbeitet, die sich in dem oder den zu verarbeitenden Ordnern befinden (im Falle von Unterordnern)



Festlegung der Bedingungen:


Anhand der Bedingungen lässt sich festlegen, ob die analysierten Dokumente in den Datensatz aufgenommen werden und in welcher Gruppe
