1. Bei einem Dokumentensatz im PDF-Format stehen zwei Optionen zur Verfügung: Es ist möglich,



  • Oder die Erstellung der vorhandenen Dateien anzufordern.



Die Dateinamen können dann beispielsweise mithilfe von PDM-Variablen festgelegt werden. Weitere Informationen finden Sie im Kapitel „Feldtyp“.

Mit dieser Option:

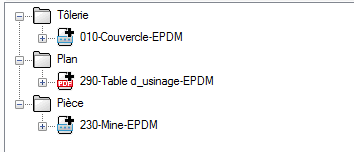

Das Symbol für Dateien, deren Erzeugung möglich ist, wird

Das Symbol für Dateien, die nicht erzeugt werden können, wird


In diesem Beispiel behalten wir den Namen der Quelldatei bei.

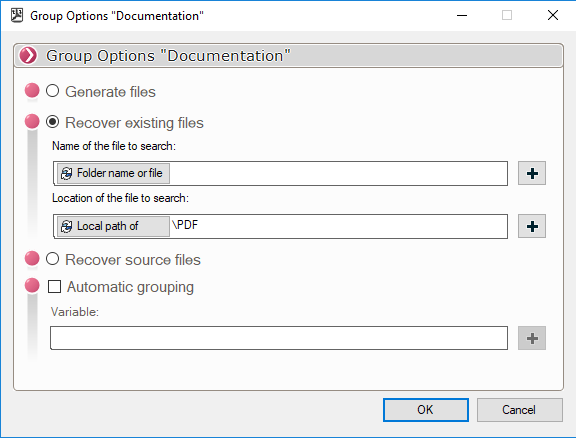

  • Entweder bestehende PDF-Dateien abrufen (die beispielsweise mit einer DocPublication-Aufgabe erstellt wurden):

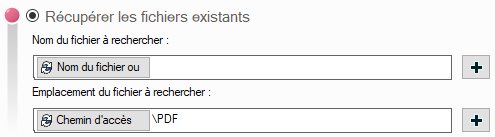

In diesem Fall müssen Sie den Namen und den Speicherort der zu suchenden PDF-Dateien angeben.

Diese beiden Parameter können über PDM-Variablen ( Feldtyp) eingestellt werden.

Mit dieser Option:

Das Symbol für gefundene PDF-Dateien wird

Das Symbol für nicht erzeugbare PDF-Dateien wird

Das Symbol für unauffindbare PDF-Dateien wird


Das Ergebnis ist dann ein PDF-Paket, das alle Dateien der verschiedenen Gruppen enthält.


2. Bei einem Vorgang vom Typ „Ordner erstellen“ kommen folgende Optionen hinzu:






  • Eine zusätzliche Option ermöglicht es, die Quelldateien in dem in PDM verwendeten Format abzurufen

  Man kann beispielsweise Dateien im DWG-Format direkt aus PDM exportieren


  • Eine zusätzliche Option ermöglicht die Auswahl des Exportformats für SOLIDWORKS-Dateien

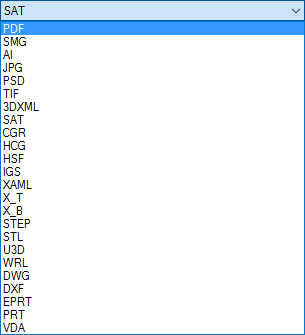

Da das Paket als Ordner erstellt wird, können die Dateien in verschiedenen Exportformaten generiert werden. Diese Formate werden automatisch entsprechend dem Inhalt der Ordner aktualisiert. So können beispielsweise 3D-Teiledateien in den folgenden Formaten exportiert werden:

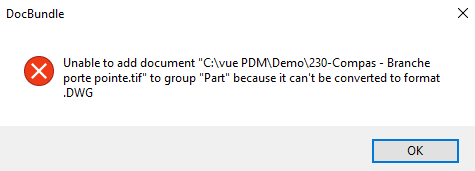

Außerdem ist es nicht möglich, inkompatible Dateien zu einer Gruppe hinzuzufügen, in der das Format nicht generiert werden kann.

Beispielsweise ist es nicht möglich, SOLIDWORKS-Baugruppendateien zu einer parametrischen Gruppe für einen DXF-Export hinzuzufügen.

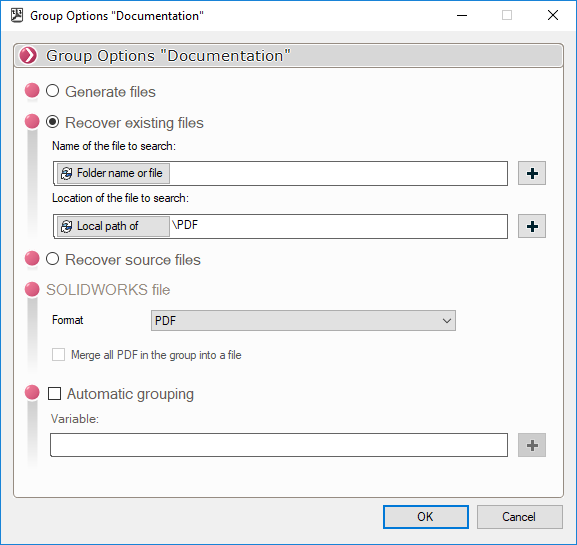

Die Option Alle PDFs der Gruppe in einer Datei zusammenführen ist nur mit dem PDF-Exportformat verfügbar.


Mit dieser Option:

Das Symbol für die zu erzeugenden verschiedenen Dateien wird

Das Symbol für diverse unauffindbare Dateien wird


So lässt sich jede Gruppe individuell konfigurieren, zum Beispiel:


Blechbauteile können im DXF-Format, Zeichnungen im PDF -Format und andere SOLIDWORKS-3D-Dateien im SAT -Format erstellt werden.
