• Drucker zu definieren:


Wählen Sie im Dropdown-Menü den Drucker aus, den Sie im Menü ausgewählt haben Definition von Druckern.

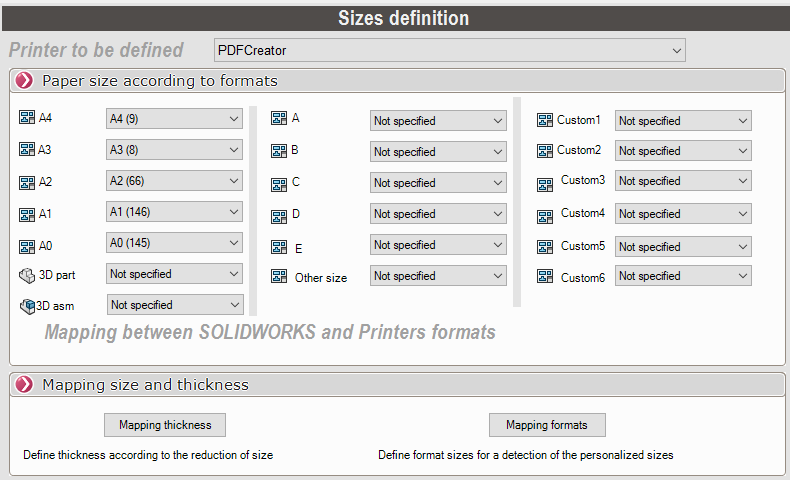

  • Papiergröße bei verschiedenen Formaten:


Legen Sie für jedes SOLIDWORKS Format eine Papierausgabegröße für den ausgewählten Drucker fest.


In diesem Beispiel wird eine Zeichnung im Format A2Die Datei wird auf Ihrem Drucker in einem Format ausgegeben, das A3.


- Es ist möglich, eine Papierausgabe für Teile- und Baugruppendateien festzulegen.




- Für andere Formate (Alle Formate, die in diesem Menü nicht definiert sind).




- Für amerikanische Formate.




- Für benutzerdefinierte Formate.




Um Formate anzupassen, verwenden Sie die Schaltfläche (Siehe unten). In der Tabelle sind die benutzerdefinierten Formate durch die Namen C1, C2 und C3... definiert.


Sobald Sie die Papiergrößen und Formate für diesen Drucker festgelegt haben, werden diese Optionen beim Schließen des Tools automatisch gespeichert.


- Definition von mehreren Druckern:


Wenn Sie die Option Drucker nach Formaten festlegenWählen Sie im Dropdown-Menü einen neuen Drucker aus und nehmen Sie die Einstellungen für jeden verwendeten Drucker vor.

Sobald Sie die Papiergrößen und Formate für jeden Drucker festgelegt haben, werden diese Optionen beim Schließen des Tools automatisch gespeichert.

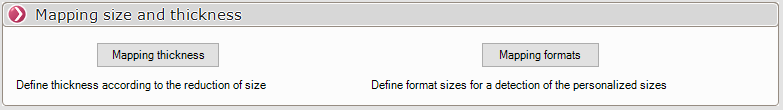

  • Übereinstimmung von Formaten und Stärken:

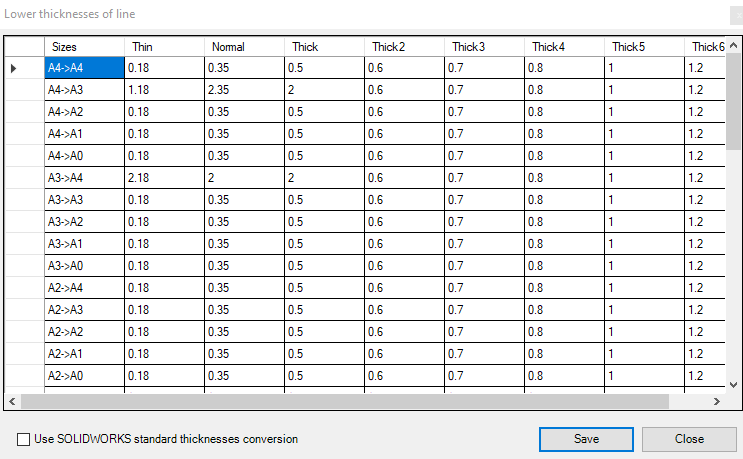

- Mapping Dicke:





Die Verkleinerung des Zeichnungsformats wird die Linienstärken beim Drucken verringern (z. B. wenn eine Zeichnung im Format A0 auf Ihrem Drucker im Format A3 ausgegeben wird). In dieser Tabelle können Sie die Linienstärken entsprechend der Verkleinerung des Formats festlegen.





Um diese Tabelle zu ändern, ist die Option muss deaktiviert werden.

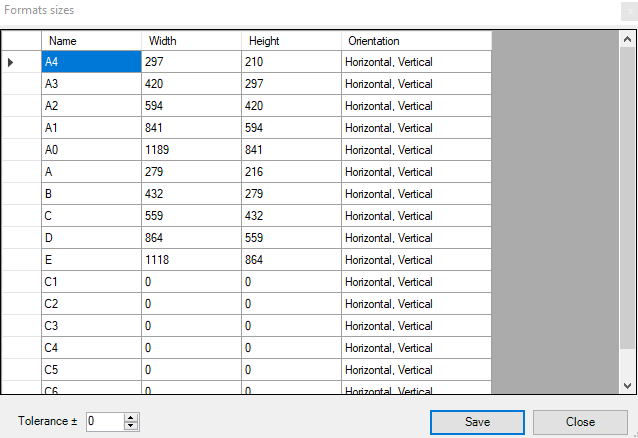

- Mapping-Formate:





Um den Druck im richtigen Format und auf dem richtigen Drucker zu starten, muss SOLIDWORKS die Formate der ausgewählten Zeichnungen erkennen. In dieser Tabelle können Sie für jedes Druckformat eine Breite und eine Höhe festlegen.






Spalten füllen Breite und Höhe.


- Fügen Sie bei Bedarf eine Toleranz für die Größen Breite und Höhe hinzu, um Formate zu erkennen.





Für das benutzerdefinierte Format 'C1' Wenn Ihre Zeichnung eine bestimmte Größe hat (Breite: 280 und Höhe: 217), wird sie erkannt.


Nach jeder Änderung an der Tabelle speichern Sie mit der Schaltfläche .
