Begrenzung:

- Das Format der PDF-Datei wird nicht automatisch berechnet, sondern durch die Papierformatoptionen festgelegt.

- Der Schwarz-Weiß-Export verarbeitet alle Entitäten manuell und löst Blöcke beim Export auf, dies kann sich auf die berechneten Eigenschaften auswirken.

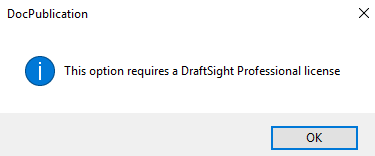

- Wie in der Nachricht angegeben, erfordert diese Option eine Lizenz DraftSight Professional die ab Version 2015 SP2 auf dem Rechner installiert ist.


Wenn eine Datei mehrere Blätter enthält, können Sie angeben, wie jedes Blatt exportiert werden soll. Diese Auswahl erfolgt durch die Verwaltung von mehreren Blättern.





Für diese Art von Format DWG oder DXFDas erste Blatt heißt in der Regel Modell. Wenn Sie diese Option ankreuzen, kann sie ignoriert und nicht exportiert werden .


Es ist auch möglich, nur das Vorlageblatt zu exportieren, indem Sie Nur das Vorlagenblatt exportieren im Dropdown-Menü Verwaltung von mehreren Blättern.




Die Option ermöglicht die Auswahl des Trennzeichens, das in den Dateinamen eingefügt werden soll, wenn die Option Alle Blätter in separate Dateien exportieren.


Die Optionermöglicht die Konvertierung von Dateien DWG und DXFmit verschiedenen Farben, in PDF schwarz und weiß.


  • Papierformat 'Manuell

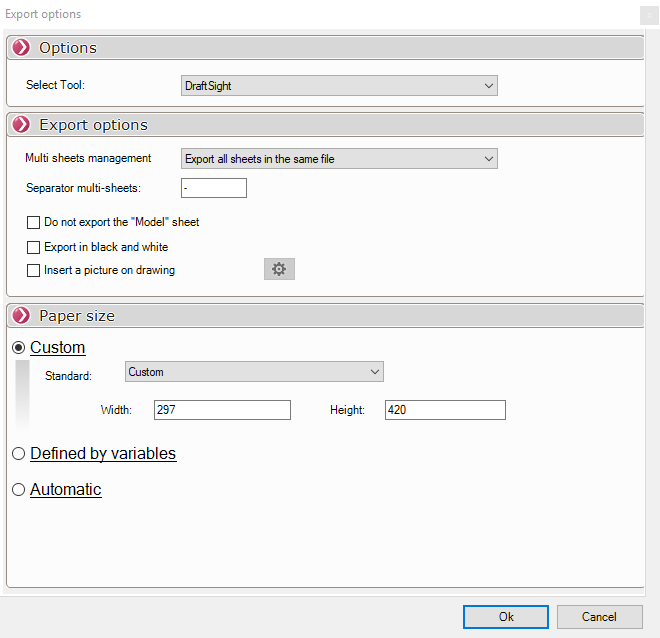

Da das Werkzeug DocPublication stützt sich auf DraftSight Professional um den Export zu erzeugen, müssen Sie aus dem Dropdown-Menü das Format für den Export der DWG/DXF-Dateien auswählen.





  • Papierformat Durch Variablen festgelegt


- Breite/Höhe:


Es ist möglich, das Papierformat mithilfe von Variablen zu wählen, die in den Datenkarten vorhanden sind.

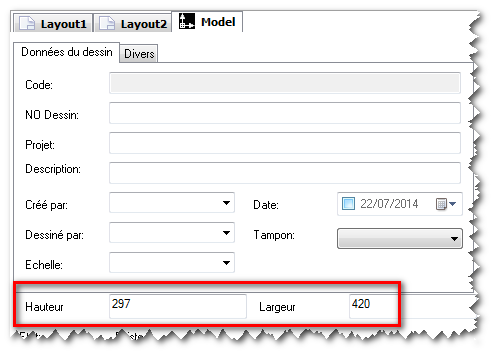

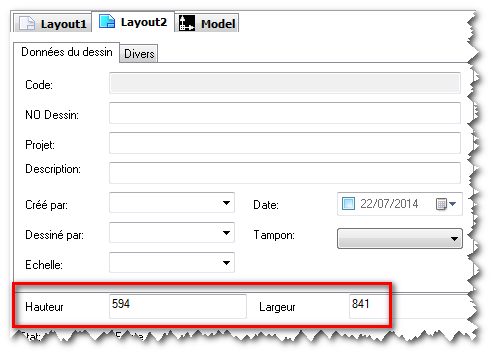

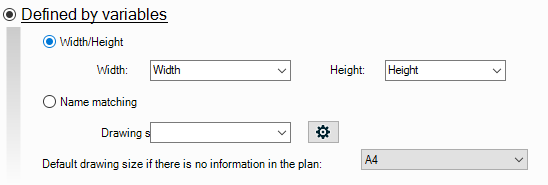

In diesem Beispiel verwenden wir die Variablen Breite und Höhe. Diese Variablen werden direkt in die Datenkarten der DWG- oder DXF-Dateien gefüllt.

Dies ermöglicht es, für jedes Blatt der Datei unterschiedliche Papierformate einzustellen.





- Übereinstimmung von Namen:


Es ist möglich, das Papierformat mithilfe einer in den Datenkarten vorhandenen Variablen zu wählen.

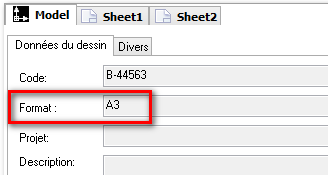

In diesem Beispiel verwenden wir eine Variable (Ex Format). Diese Variable wird direkt in die Datenkarten der DWG- oder DXF-Dateien gefüllt.


Diese Option ermöglicht es Ihnen, für jedes Blatt in der Datei unterschiedliche Papierformate einstellen zu können.


Wählen Sie im Dropdown-Menü die Variable aus, die Sie abrufen möchten.

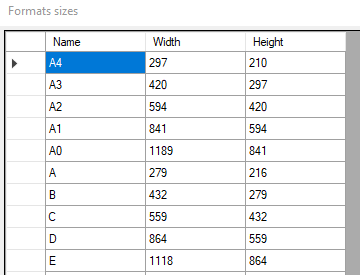

Die Schaltfläche ermöglicht es, die Größen der einzelnen Formate einzustellen.



Wenn es keine Angaben in den Variablen gibt, ist das Standardformat benutzerdefinierte wird verwendet.


- Automatisch:


Es ist möglich, das Papierformat automatisch abzurufen. DocPublication sucht in den Anmerkungen der DWG-Dateien, ob ein Format angegeben ist, und sucht in der Tabelle nach einer Übereinstimmung. Formatgrößen.

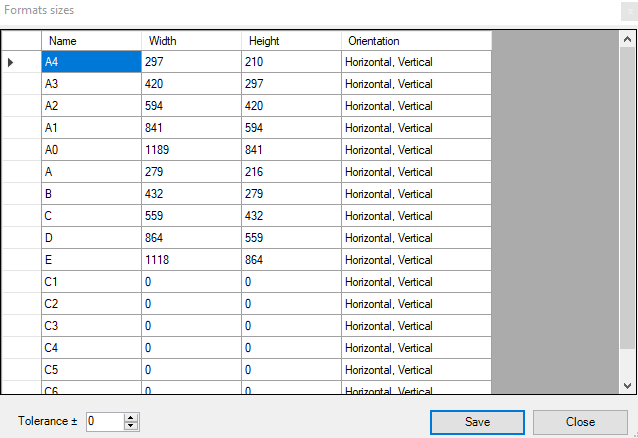

Die Schaltfläche ermöglicht das Öffnen der Tabelle Formatgrößen.


Beispiel: Suche nach einem Format in den Notizen einer Datei.



Suche in der Zuordnungstabelle.



Wenn keine Note mit einem Format übereinstimmt oder mehrere Noten mit einem Format aus der Tabelle übereinstimmen Formatgrößendas Standardformat benutzerdefinierte wird verwendet.
