DXF-Farbkonvertierung:





Mit dieser Option können die Farben der Zeichnung bei der Konvertierung in das DXF-Format umgewandelt werden.

Wählen Sie mit dieser Schaltfläche die Anfangs- und Endfarbe aus. .

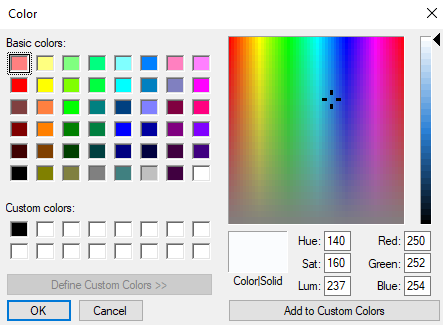

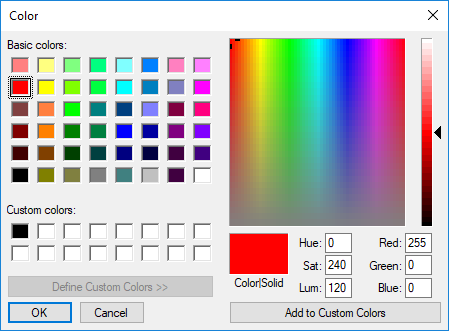

Ausgangsfarbe auswählen Endfarbe auswählen




Alle schwarzen Elemente in der Zeichnung werden in der DXF-Datei in Rot umgewandelt.

Auf diese Weise können mehrere Farben hinzugefügt werden.





Blöcke zerschlagen:

Mit dieser Option können die in der Zeichnung enthaltenen Blöcke aufgelöst werden.


Individuelle Farbe der Notizen:

Aktivieren Sie diese Option, um die Farbkonvertierung bei Notizen zu deaktivieren.

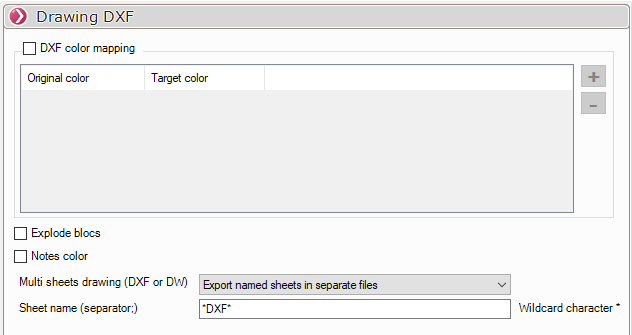

Zeichnung mit mehreren Blättern (DXF oder DWG):

Mit dieser Option können Sie beim Konvertieren von Zeichnungen in das DXF- oder DWG-Format wählen, auf welche der drei verschiedenen Arten die Blätter exportiert werden sollen.





  • Nur das aktive Blatt exportieren: Eine DXF-Datei, die ausschließlich das aktive Blatt der ausgewählten Zeichnung enthält.
  • Alle Blätter in separate Dateien exportieren: Eine DXF- oder DWG-Datei pro Blatt.

Bei dieser Option verwaltet das Dienstprogramm „DocPublication“ automatisch den Namen jeder Datei, indem es den in den Optionen festgelegten Namen der Exportdatei beibehält und die Blattnummer hinzufügt (z. B.: Name-01, Name-02, Name-03 usw.).

  • Alle Blätter in eine einzige Datei exportieren: Eine DXF-Datei, die alle Blätter der ausgewählten Zeichnung enthält.
  • Alle in separaten DXF-Dateien genannten Blätter.

Der Name bzw. die Namen der zu exportierenden Blätter werden in der darunter liegenden Option festgelegt. Verwenden Sie das Semikolon (;), um mehrere Namen anzugeben, und Sie können den Platzhalter * verwenden.
