Zählertyp „Erweitert“
Zählertyp: Erweitert
Zählerformat: Kumulativ

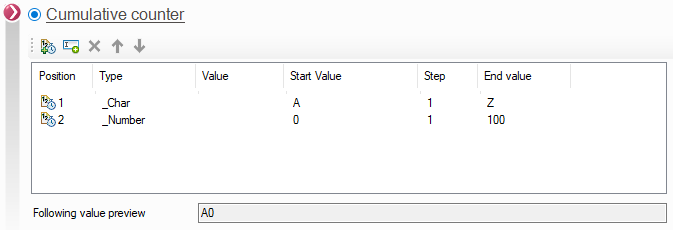

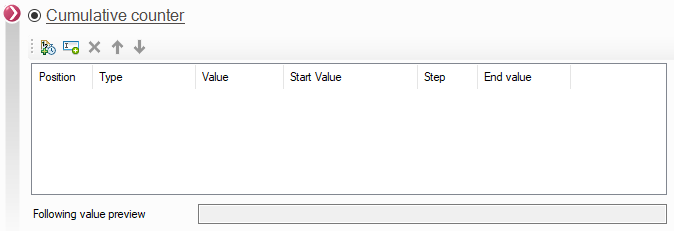

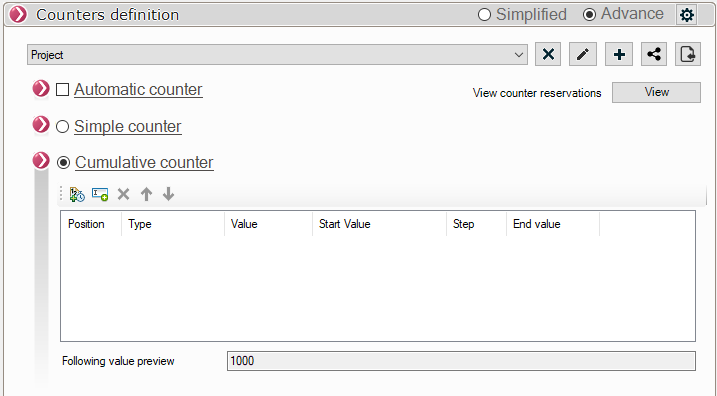

Mit dem kumulativen Zähler lässt sich ein Zähler erstellen, indem mehrere Zählerformate miteinander kombiniert werden.
- Das Symbol
ermöglicht das Hinzufügen eines Zählers

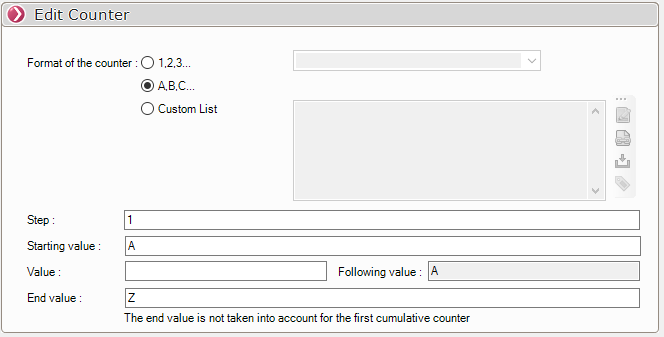

Sobald der Zähler erstellt ist, klicken Sie auf „Hinzufügen “.
Es können x Zähler hinzugefügt werden. Der Zähler wird unterhalb des ersten hinzugefügt, und die Vorschau des nächsten Werts wird aktualisiert.
- Das Symbol

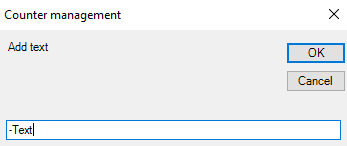

ermöglicht es, dem Zähler Text hinzuzufügen.

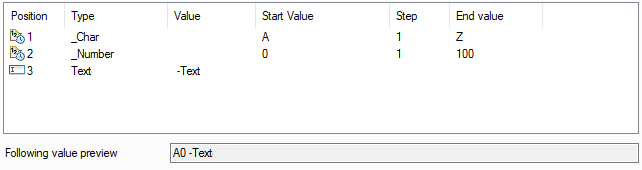

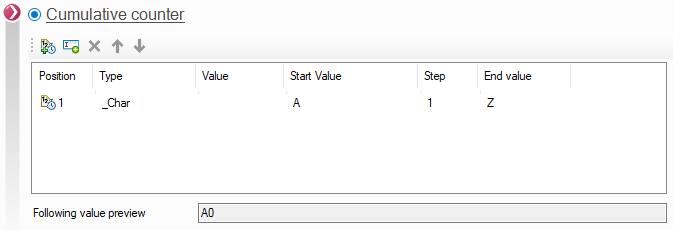

Dieser Zähler wird sich wie folgt entwickeln:
A01-Text; A02-Text; A03-Text … A100-Text; B01-Text; B02-Text; usw. …
Zählerformat: Automatisch
Mit dem automatischen Zähler können Zähler auf der Grundlage eines SOLIDWORKS-Eigenschaftswerts oder eines PDM-Attributs erstellt werden.
- Um einen automatischen Zähler zu verwenden, muss man:
Den Namen des Zählers über die SOLIDWORKS- oder PDM-Eigenschaften festlegen.
Legen Sie fest, welcher Zähler verwendet werden soll: einfacher oder kumulativer Zähler.
- Definition des automatischen Zählers.
Mit dieser Einstellung lässt sich der Name des Zählers mithilfe von Variablen festlegen. Anhand dieses Namens wird der automatisch zu inkrementierende Zähler identifiziert (sofern vorhanden) oder mit den im Zählertyp festgelegten Standardwerten (einfach oder kumulativ) angelegt.
Die Liste der automatischen Zähler, die mit ihren Werten angelegt wurden, wird durch Klicken auf die Schaltfläche angezeigt
:
Die Schaltfläche

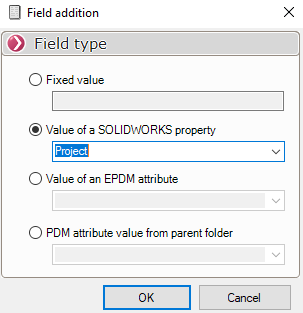

ermöglicht es, die Eigenschaft zu definieren.
- Den zu verwendenden Zähler festlegen.
Einen einfachen Zähler oder einen kumulativen Zähler definieren.
Beispiel für einen automatischen Zähler.

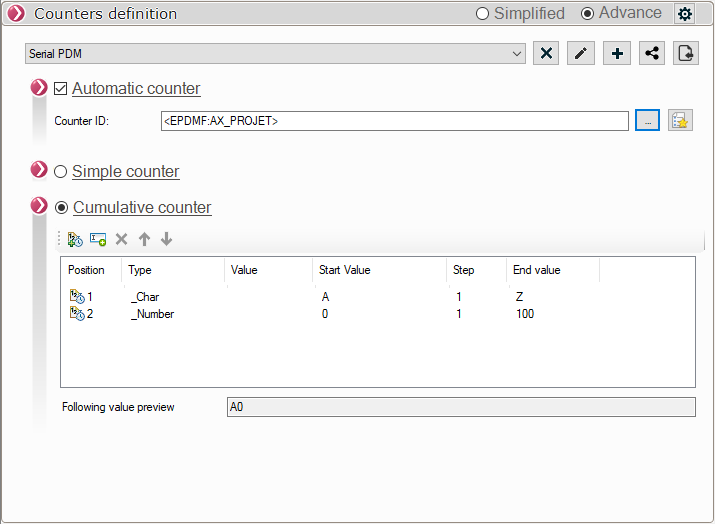

In diesem Beispiel für einen automatischen Zähler wird die Eigenschaft „Projekt“ mit einem kumulativen Zähler verwendet.

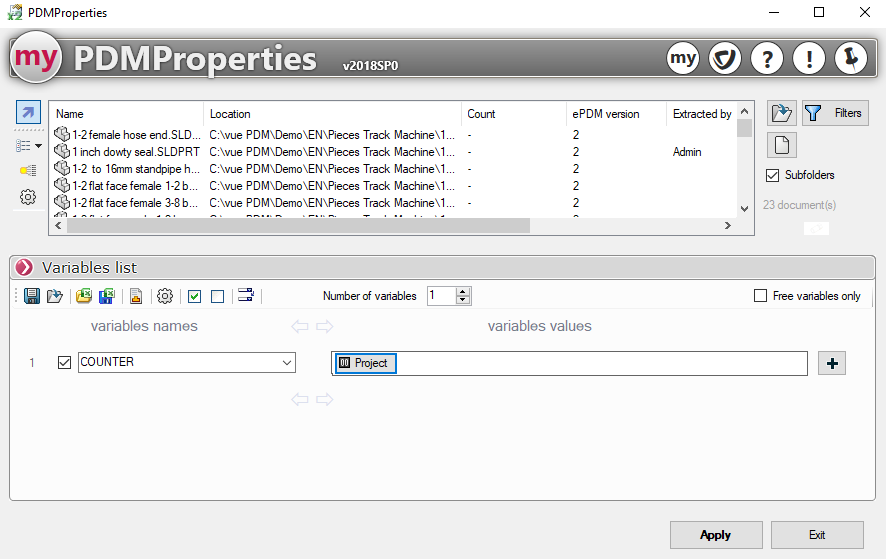

Mit dem Dienstprogramm „PDMProperties“ erstelle ich eine „Zähler“-Eigenschaft unter Verwendung des erstellten automatischen Zählers.
In den drei ausgewählten Ordnern enthalten die Teiledateien die Eigenschaft „Projekt“ mit einem unterschiedlichen Wert.
Einstellungen des in diesem Beispiel verwendeten automatischen Zählers:
Bei der Ausführung werden drei Zähler mit denselben Einstellungen erstellt (siehe Abbildung oben). Einer für jeden Wert der Eigenschaft „Projekt“.
- In den Dateidateien des Ordners „230-PowerPrint“ ist der Wert der Eigenschaft „Projekt“ 230.

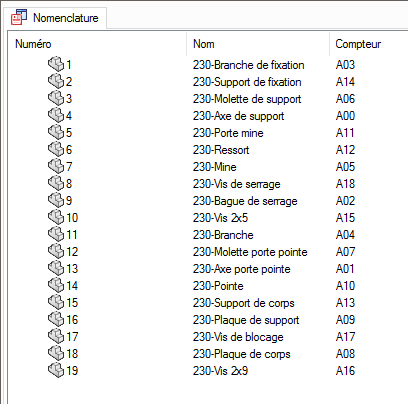

Ergebnis bei den Dateien:
- In den Dateidateien des Ordners „240 ProjectManager“ ist der Wert der Eigenschaft „Projekt“ 240.
Ergebnis bei den Dateien:
- In den Bauteildateien des Ordners „290 SmartBom“ ist der Wert der Eigenschaft „Projekt“ 290.

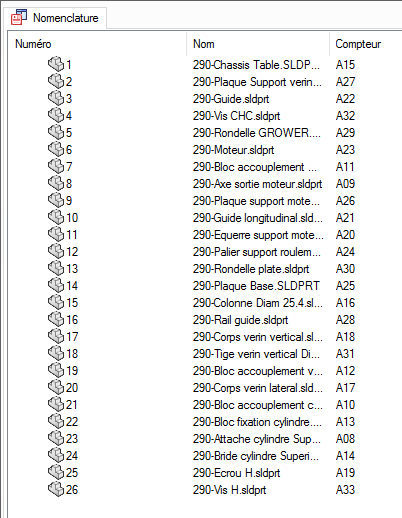

Ergebnis bei den Dateien:

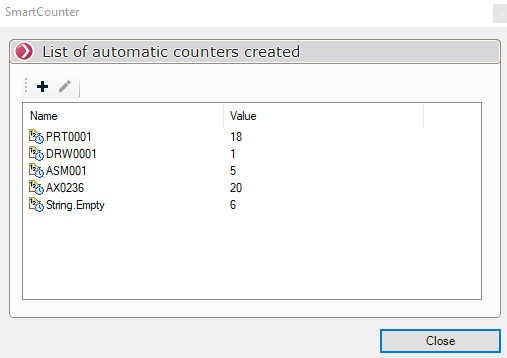

Um die angelegten Zähler zu überprüfen, muss man die Schaltfläche verwenden
.
In dieser Liste sind die Namen der drei angelegten Zähler sowie der zuletzt von jedem Zähler verwendete Wert aufgeführt.
