PDM-Gateway ermöglicht den Export von SOLIDWORKS Zeichnungen und 3D-Dateien im PDF-Format.

Die folgenden Fälle können mit dem Exportmodul bearbeitet werden:

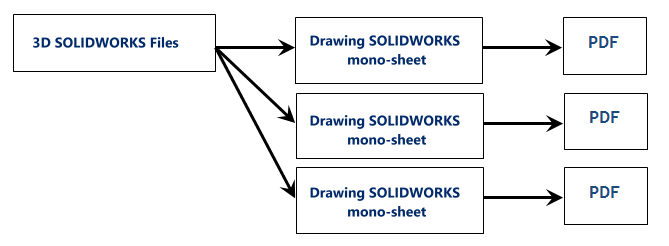

  • Erstellen von "X" PDF-Dateien aus "X" Zeichnungsdateien, die mit einer einzelnen Baugruppen- oder Teiledatei verknüpft sind.

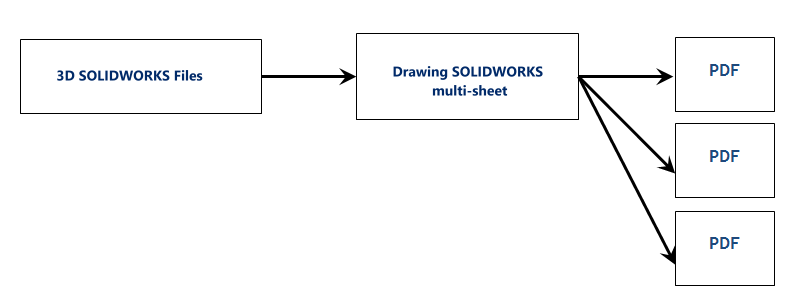

  • Erstellen von "X" PDF-Dateien, die den "X" Blättern der SOLIDWORKS-Zeichnung entsprechen
    • 1 PDF-Datei für jedes Blatt des SOLIDWORKS Plans.
    • Der Name jeder PDF wird mit dem Namen der Plandatei verknüpft, entsprechend der Benennungsregel, die vom PDM-Gateway-Einstellung.

Beispiel mit einer Ebene, die 3 Blätter enthält :

Datei Plan genehmigt mit Index C:

Name des Plans = 020-Lenker komplett.slddrw

Liste der im Ordner PLAN erstellten PDF-Dateien:

PDF-Name Blatt 1 = 020-Lenker komplett -01.Pdf

PDF-Name Blatt 2 = 020-Lenker komplett -02.Pdf

PDF-Name Blatt 3 = 020-Lenker komplett -03.Pdf


  • Für 3D-Dateien kann man eine Datei für alle 3D-Dokumente oder nur für Baugruppen der ersten Ebene und verwaiste Teile erstellen.

Eine Option wird die Erzeugung von 3D-PDF ermöglichen
