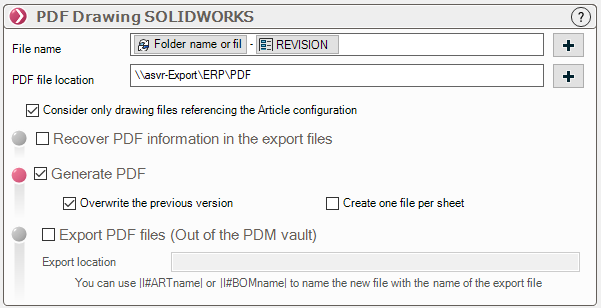

Dieses Formular definiert:

  • Der Speicherort von PDF-Dokumenten

Sie müssen den Namen und den Speicherort der PDF-Dokumente in der PDM-Truhe angeben. Sie können sowohl PDM-Variablen als auch Systemfunktionen verwenden, um diese Informationen zu definieren.

PDM Gateway wird die PDF-Dokumente an diesem Ort mit dem in dieser Einstellung definierten Namen erzeugen und/oder exportieren.

Mithilfe des PDF-Namens und des Speicherorts können Sie PDFs in der Dokumentenverwaltung erstellen und suchen.


  • Der Export von Informationen über PDF-Dokumente

Wenn diese Option aktiviert ist, durchsucht PDM Gateway den oben genannten Speicherort nach PDF-Planungsdokumenten und füllt die folgenden Informationen in die Artikel- und BOM-Dateien ein

    • Der Speicherort und der Name der PDF-Datei(en)
    • Die Datenkarteninformationen der exportierten Plan-Dokumente mit PDF verknüpfen
    • nur die Pläne abrufen, die auf die Konfiguration des Artikels verweisen:

In diesem Fall filtert PDM Gateway die Pläne, die mit 3D-Dokumenten verknüpft sind, anhand der in den Plänen verwendeten Konfigurationen.

Wenn diese Option nicht angekreuzt ist, wird jede mit dem 3D-Dokument verknüpfte Ebene als PDF abgerufen

Man findet Informationen in der Exportdatei

Achtung, diese Option ist nur für das XML-Format gültig.


  • Wie diese PDF-Dateien erstellt werden

Bei Aktivierung generiert PDM Gateway die Plandokumente im PDF-Format und speichert sie an dem oben angegebenen Ort.

Es sind mehrere Generierungsoptionen möglich:

    • Datei pro Blatt erstellen: Mit dieser Funktion können Sie für jedes Blatt der Zeichnung eine neutrale Datei erstellen.

Beispiel

Bearbeiten der folgenden Zeichnung: Datei Plan.slddrw mit 2 Blättern

Generierung der folgenden 2 PDF-Dateien: Datei Plan-1.PDF und Datei Plan-2.PDF

    • Überschreibt die vorherige Version:

Wenn die Option aktiviert ist, wird PDM Gateway das PDF-Dokument nicht historisieren. Die PDF-Datei wird vor der Neugenerierung gelöscht.

Wenn die Option hingegen nicht aktiv ist, wird das PDF-Dokument historisiert, wobei für jede Generierung des PDF-Dokuments eine PDM-Version hinzugefügt wird.

    • Erstellen Sie nur Pläne, die auf die Konfiguration des Artikels verweisen:

In diesem Fall filtert PDM Gateway die Pläne, die mit 3D-Dokumenten verknüpft sind, anhand der in den Plänen verwendeten Konfigurationen.

Wenn diese Option nicht angekreuzt ist, wird jede mit dem 3D-Dokument verknüpfte Ebene als PDF generiert.


  • Das Kopieren von PDF-Dateien aus der PDM-Truhe

Wenn in dieser Einstellung ein Pfad angegeben ist, kopiert PDM Gateway die PDF-Dokumente an den angegebenen Speicherort, um sie an ein ERP- oder anderes Informationssystem zu verteilen.

Der Ort, der in die XML-Datei exportiert wird, ist dann der Exportort und nicht der Ort in der Dokumentenverwaltung.
