Les entités sélectionnables pour l'origine et les points d'alignements, afin de positionner les blocs, sont :

  • Les sommets 3D.
  • Les arêtes circulaires (arc ou cercle dans ce cas c'est le point de centre qui est pris en compte).
  • Les arêtes linéaires (dans ce cas c'est l'extrémité la plus proche qui sera prise en compte).
  • Les entités d'esquisse telles que les points, les extrémités de segment, les cercles et les arcs de cercle, etc...

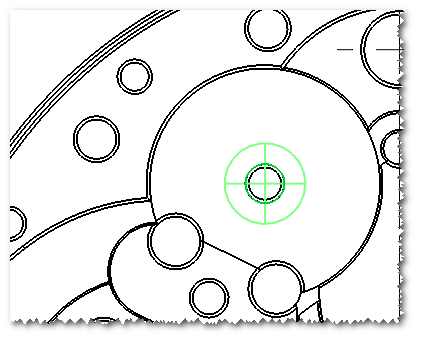

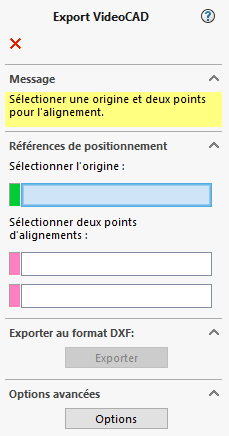

  Cette fenêtre de sélection permet de définir l'origine du DXF exporté.

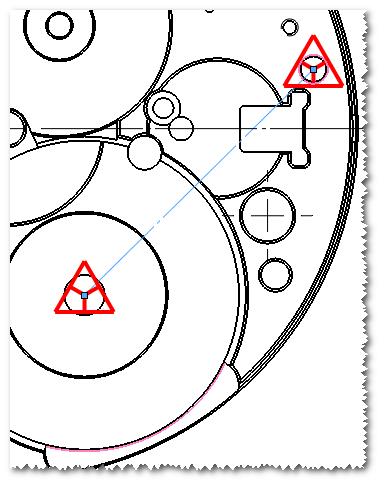

Cette fenêtre de sélection permet de définir les deux points d'alignements du DXF exporté.



Le bouton exporter permet de créer le fichier DXF.

Le bouton options permet d'accéder aux Options du module Export VideoCad.
