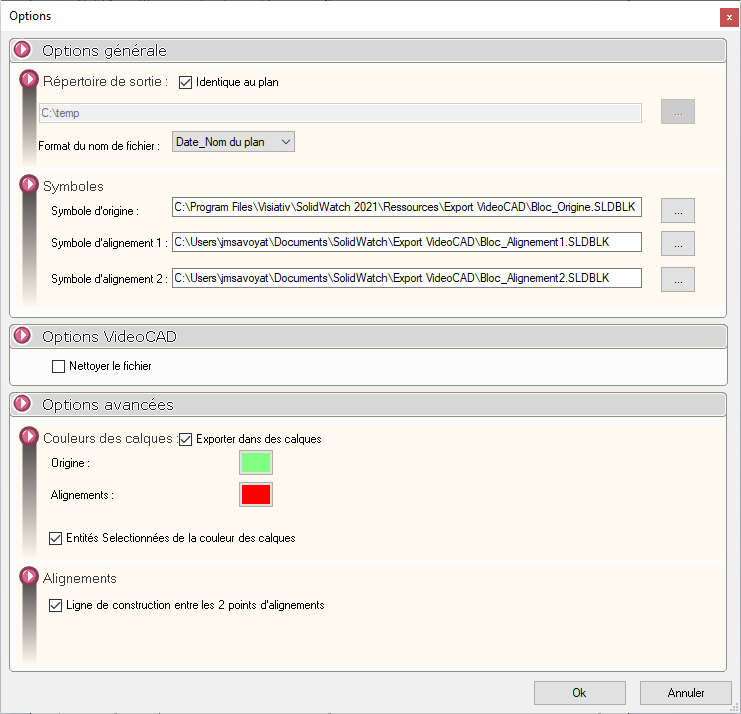

Les options sont accessibles depuis le bouton Options du FeatureManager.





Il est possible de spécifier un répertoire de sortie. Celui-ci peut utiliser le même répertoire que celui de la mise en plan.

Si cette option est cochée, le fichier DXF sera généré dans le même dossier que le fichier mise en plan SOLIDWORKS.

Dans le cas contraire, il est nécessaire de définir un emplacement pour la génération du DXF.





Le format du nom de fichier peut être défini selon trois critères :





Nom du plan : Permet de générer un DXF avec le même nom que celui de la mise en plan.


Date_Nom du plan : Permet de générer un DXF contenant la date du jour puis le nom du plan séparé par le caractère "_".


Nom du plan_Date : Permet de générer un DXF contenant le nom du plan puis la date du jour séparé par le caractère "_".

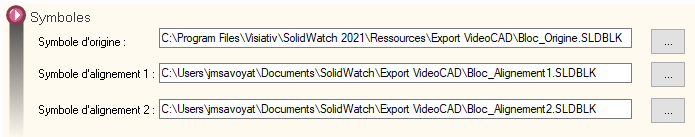

Il est également possible d'utiliser des symboles différents pour l'origine et les alignements, il suffit de personnaliser ces blocs et de sélectionner le fichier de bloc désiré correspondant dans cette fenêtre.





Par défaut les blocs sont les suivants :


 Bloc pour l'origine sur un calque de couleur verte.


Bloc pour les alignements sur un calque de couleur rouge.


Cette option permet de retirer automatiquement toutes les entités d'esquisses, d'annotations et de cotations dans le fichier DXF généré.

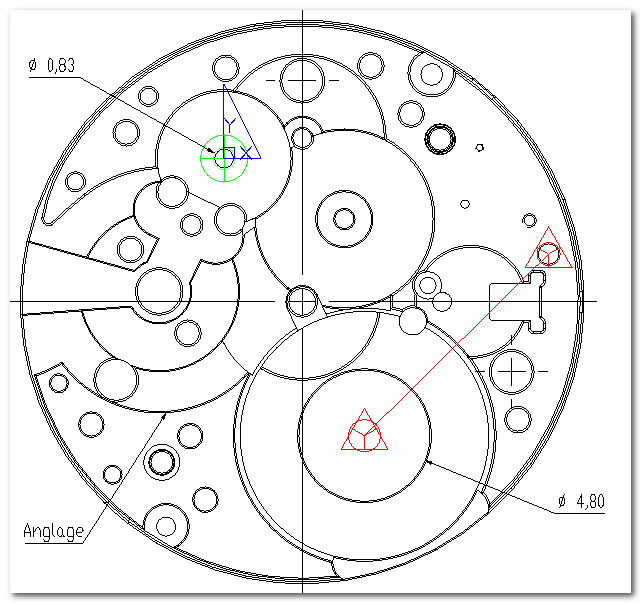

Par exemple, un fichier DXF qui a été généré sans l'option Nettoyer le fichier.

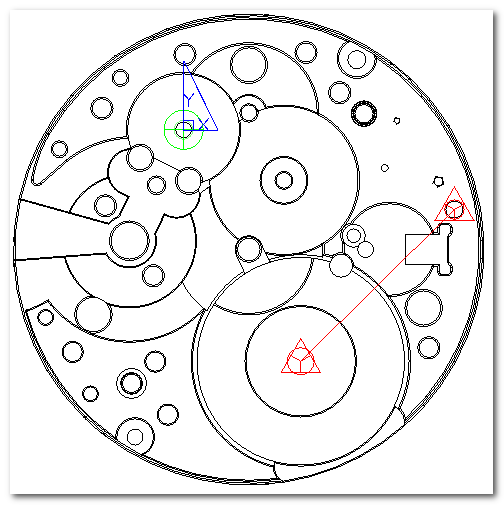

Le même export DXF avec l'option Nettoyer le fichier.





Options avancées - permettent de régler certains paramètres graphiques.
