Cet outil permet de créer l’outil roue (interne ou externe), ou crémaillère à partir d’une roue existante. Il est calculé par empreinte relative par rapport à l’outil.

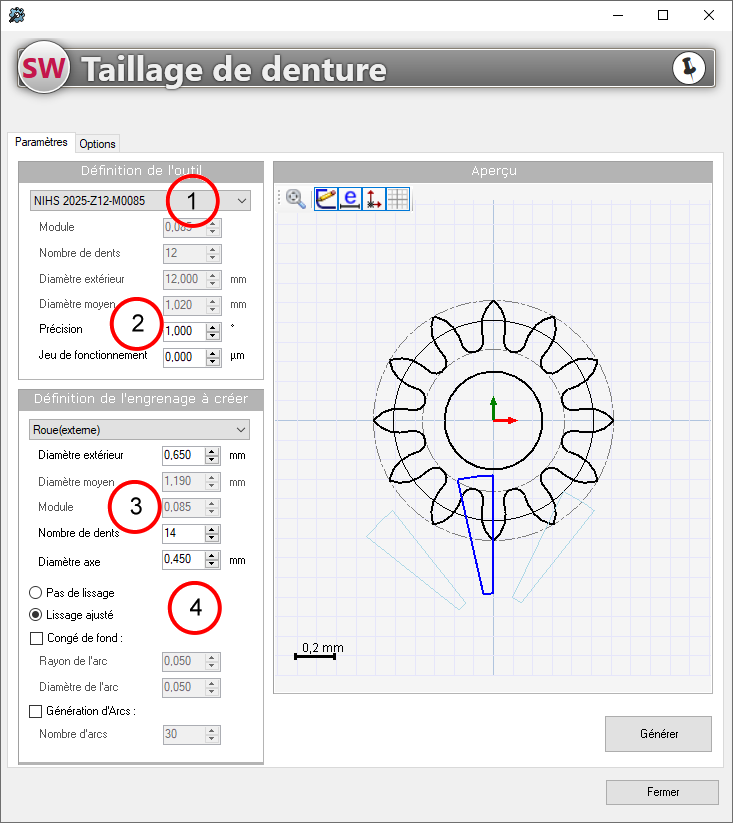

Sélection de l’outil qui va générer l’engrenage ou la crémaillère. Celui-ci peut être un outil propre à la société (cf. explications plus loin).

Il n’y a que 2 paramètres à régler :

  • La précision : elle correspond à l’angle entre chaque empreinte (plus le chiffre est bas plus la précision sera élevée).
  • Le jeu de fonctionnement permet de définir le jeu qu’il y aura entre l’outil et l’engrenage créé (attention la valeur est en µm).

Sélection du composant à créer en indiquant le diamètre extérieur, le nombre de dents et le diamètre de l’axe.



Il est recommandé de valider l’option « Lissage ajusté » afin d’avoir un résultat plus élégant. Les options de congés et la précision du tracer se règlent également dans cette section.

Comment créer un Outil ?

Options.
