Die Stückliste kann den Inhalt der gesamten Baugruppe oder nur die Teile anzeigen oder sich auf Komponenten der ersten Ebene beschränken.


Ges amtauswahl:

Wenn ein Teil in dieser Auswahl in mehreren Baugruppen und/oder Unterbaugruppen enthalten ist, wird die Stückzahl in jeder einzelnen Baugruppe aufgeführt.


Auswahl „Nur Teile “:

Wenn ein Bauteil in dieser Auswahl in mehreren Baugruppen und/oder Unterbaugruppen vorkommt, spiegelt die Gesamtmenge die Anzahl der Verwendungen des Bauteils wider.



Dateien, die mit einer PDF verknüpft sind, werden mit dem Symbol Ansonsten ist das Symbol einfach . Damit die PDF-Datei gefunden wird, müssen Sie die Optionen Suchfunktion entsprechend anpassen. Die Umwandlung einer Zeichnung (2D-Plan) in das PDF-Format erfolgt mit dem Werkzeug DocPublication.


Auswahl der ersten Ebene:

Bei dieser Auswahl werden nur die Einträge der ersten Ebene in der Stücklistenliste angezeigt.

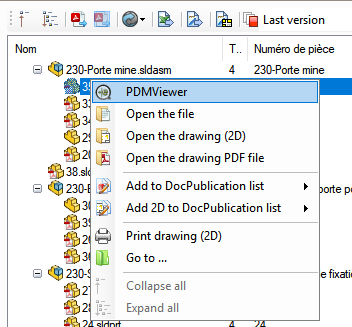

Sobald das Ergebnis angezeigt wird, kann man mit der rechten Maustaste auf eine Datei klicken, um:





  • Die Datei in SolidWorks öffnen.
  • Die Zeichnung öffnen, sofern sie vorhanden ist; falls sie nicht generiert wurde, ist die Option im Dropdown-Menü ausgegraut.
  • Die PDF-Datei öffnen, sofern sie vorhanden ist; wurde sie nicht erstellt, ist die Option im Dropdown-Menü ausgegraut.
  • Die Zeichnung (2D) drucken, sofern vorhanden; wurde sie nicht erstellt, ist die Option im Dropdown-Menü ausgegraut.
  • Mit „Gehe zu…“ können Sie die Datei anzeigen, um die verschiedenen Informationen dazu einzusehen (ob die Version extrahiert wurde oder nicht, die Datenkarte, die Vorschau, die Abhängigkeitsangaben usw.).
  • Reduzieren oder Entwickeln die Baumstruktur der ausgewählten Baugruppe.
  • Mit dem folgenden Symbol kann in der Stückliste die referenzierte Version angezeigt werden:
    • Wie gebautzeigt an, dass die angezeigte Komponentenversion der Version entspricht, die bei der Erstellung der Baugruppe verwendet wurde.
    • Letzte Versionzeigt an, dass die angezeigte Version der Komponenten der neuesten Version der Komponenten entspricht.
